DWJ5314JJH型计量检衡车
车辆外观
现代创虎 31吨计量检衡车由底盘,砝码,砝码架,起重机,车箱组成,车厢整体为白色，车箱底部辅设≥5mm厚的防滑钢；车厢横梁、纵梁连接为铆接结构。吊机后置，可加装操作平台，整体型副车架，配装工具箱、备胎架。
车辆底盘
本车采用现代原装底盘，现代D6CF445E国五440马力发动机，动力强劲，性能可靠，轴距1990+4410+1350MM，315/80R22.5轮胎，外形尺寸12000×2500×3850MM，带原厂ABS。
车辆上装
起重机为HB250型，******起升载荷1000KG，臂体为进口型材，一次成型六边形，焊缝仅一条，吊臂钢板为700型高强度钢板，油泵为进口知名品牌，主要阀、锁件及硬管、接头为进口知名品牌。标配16个砝码，可根据客户需求增加。
工艺特点
1.转台结构，变截面等应力箱型框架结构，采用高强度钢全焊接。
2.液压系统，采用柱塞泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理。
3.控制，常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。
4.回转机构，齿轮齿条式，全液压。
5.伸缩臂，伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和2节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现，可以实现0-9.83米区间任意臂长长度。
6.安全装置，液压系统：液压平衡阀、液压溢流阀、液压双向锁。
配置参数

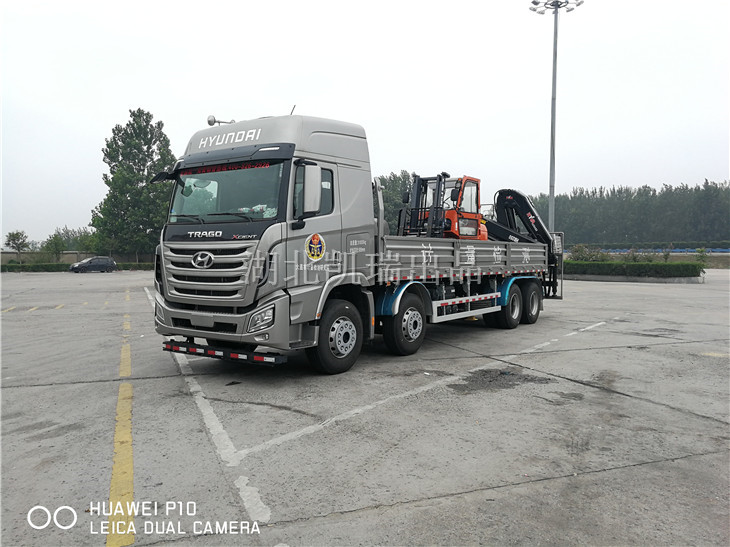

DWJ5314JJH型计量检衡车（左前）
DWJ5314JJH型计量检衡车（左）
DWJ5314JJH型计量检衡车（左后）

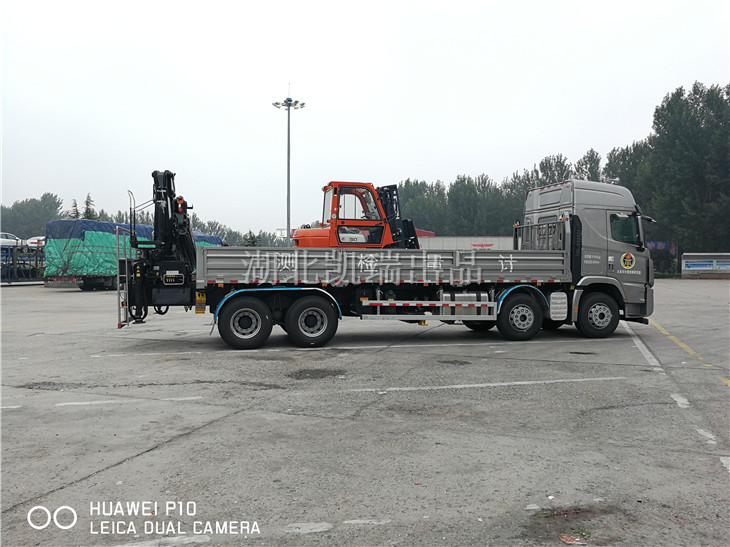

DWJ5314JJH型计量检衡车（右）

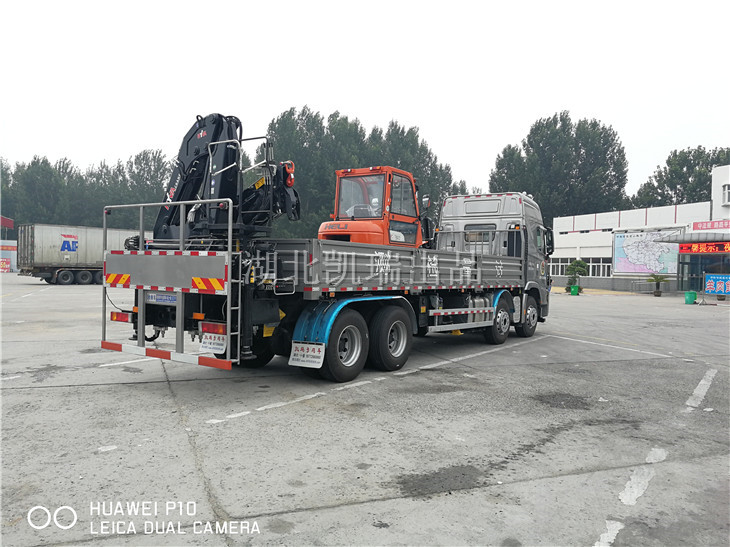

DWJ5314JJH型计量检衡车（右后）

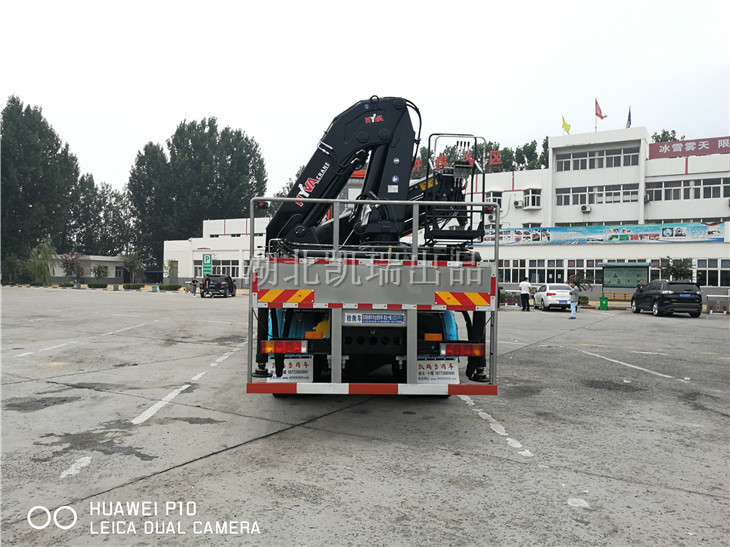

DWJ5314JJH型计量检衡车（正后）
