沃尔沃检衡车-沃尔沃计量检衡车-沃尔沃国六三轴检衡车-DWJ5260JJH6型计量检衡车

DWJ5260JJH6型计量检衡车

A、车体部分

   1、整车型号：DWJ5260JJH6型计量检衡车（公告正在开发——还未公示）；

   2、配置倒车影像系统；

   3、安装具有卫星定位功能的行驶记录仪，ABS（制动防抱死系统），加装空调

   4、柴油发动机：D13K420 EU6 （欧Ⅵ排放标准 ，SCR 技术），功率≥316 kW，排量：12777ml;

   5、底盘：沃尔沃FM420;

   6、整备质量：≥25870kg;

   7、驱动形式：6*4驱动；

   8、外形尺寸：11400×2550×3650（mm）；

   9、轴距：5200+1370（mm）；

   10.变速箱：12档自动变速箱；

   11、总质量：26000kg；

   12、驾驶室准乘人数：2；

   13、轮胎规格：295/80R22.5；

B、车厢部分

    1、砝码架配置：砝码架高度要达到砝码高度的1/3，按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。配备随车工具箱；

    2、车厢与车头为同色油漆；

    3、车箱底部辅设≥5mm厚的防滑钢板；

C、起重机部分

  1、吊机后置，带操作平台

  2、折臂式PK23500，最大起重量≥10000kg，臂体为进口型材，一次成型六边形，焊缝仅一条

  3、回转角度：≥400°

  4、吊臂幅度≥10.1米

  5、在吊臂伸展最长时，起重量≥2040 kg

  6、吊机配置要求：

   a.吊臂钢板为进口700高强度钢板

   b.油泵为进口知名品牌

   c.主要阀、锁件及硬管、接头为进口知名品牌

 7、吊钩及吊具（铁链式）与所配砝码起吊架必须匹配

 8、起重机产地：奥地利

起重机性能参数

   400°回转，齿轮齿条式，全液压。

 1、转台结构

  变截面等应力箱型框架结构，采用高强度钢全焊接。

2、液压系统

  采用柱塞泵泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理；

3、控制

  常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。

4、回转机构

   齿轮齿条式，全液压。

5、伸缩臂

  伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和3节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现，可以实现0-10.1米区间任意臂长长度。

6、安全装置

  液压系统：液压平衡阀、液压溢流阀、液压双向锁；

7、吊钩

 起重机参数

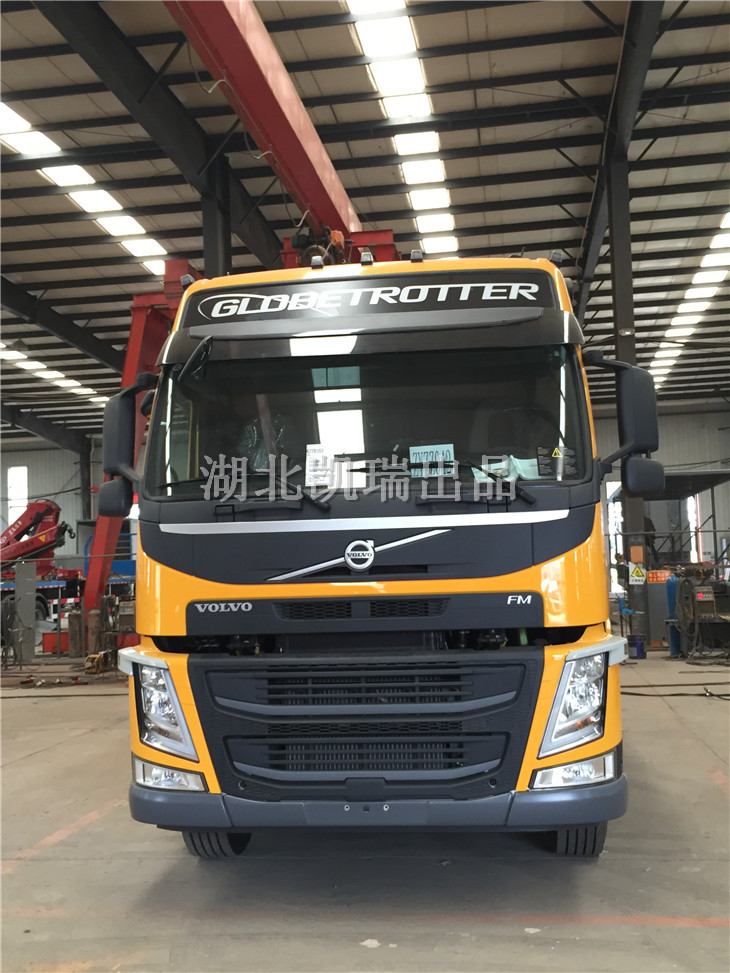

DWJ5260JJH6型计量检衡车（前）

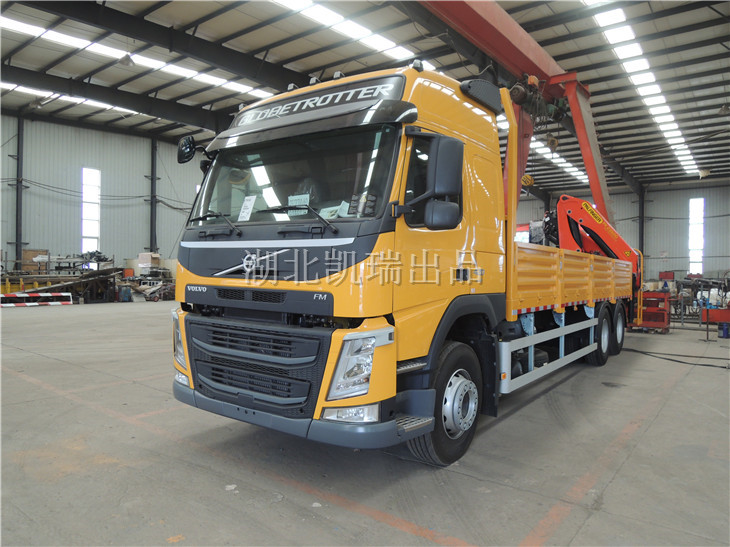

DWJ5260JJH6型计量检衡车（左前）

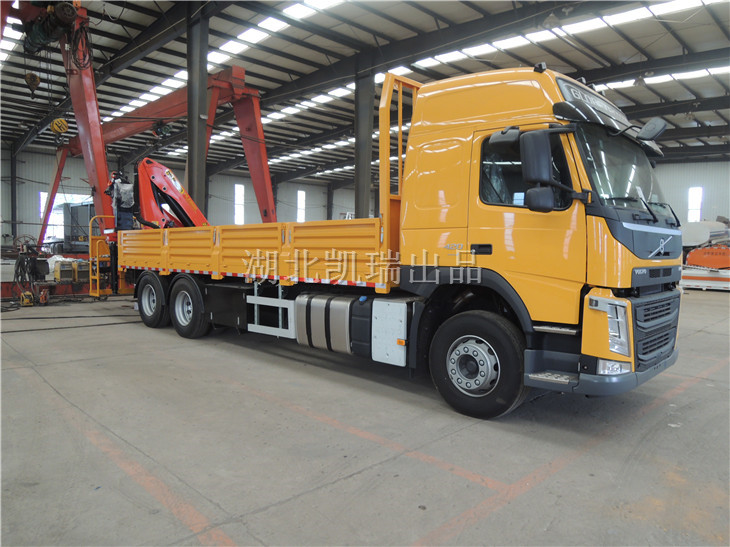

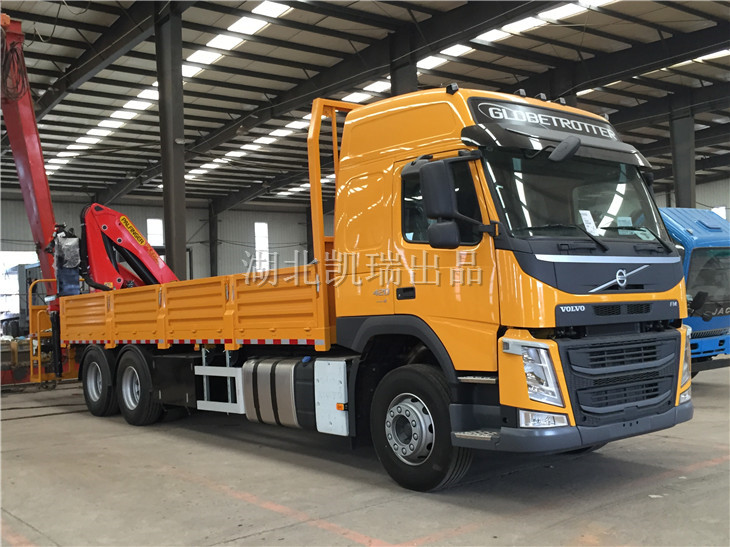

DWJ5260JJH6型计量检衡车（右前）

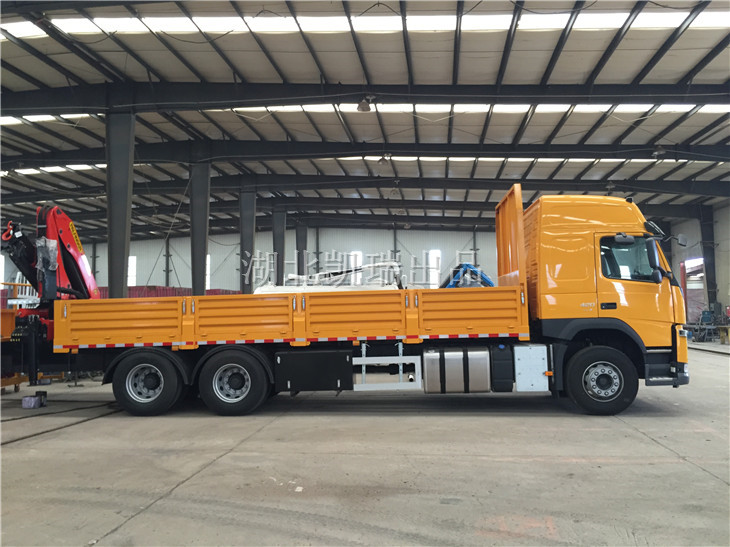

DWJ5260JJH6型计量检衡车（右）

沃尔沃三轴国六计量检衡车

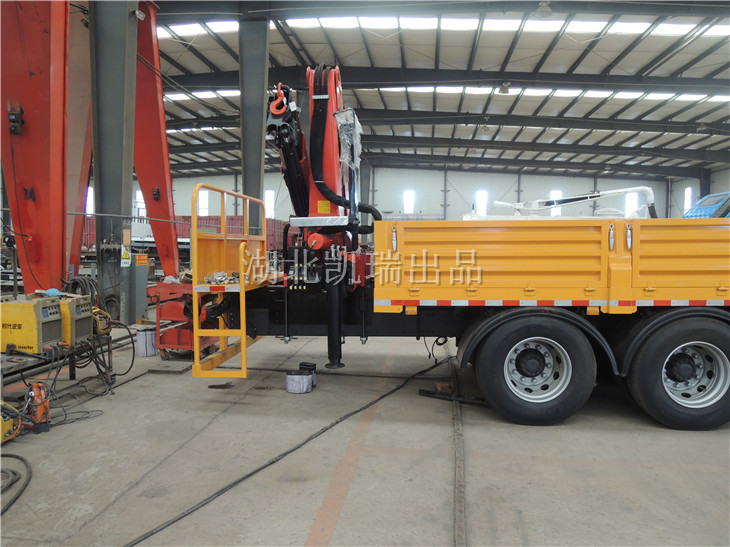

DWJ5260JJH6型计量检衡车（吊机安装）
