公路汽车衡检测能力提升项目整体方案介绍

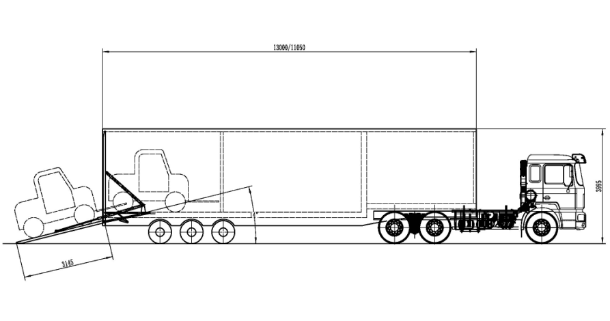

六轴计量检衡车通常由牵引车、计量检衡车半挂车、随车叉车、砝码等四部分组成，其中牵引车可以选择6*4驱动形式；简图如下：

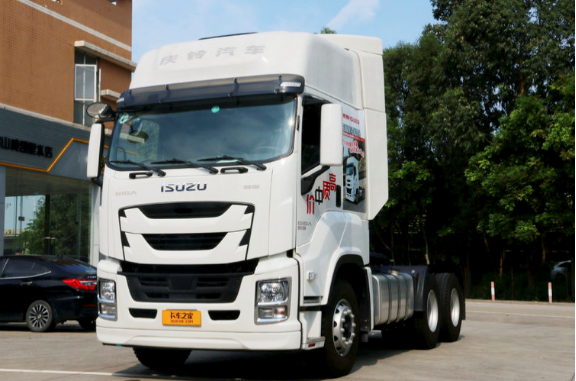

一、VC66 460 6×4牵引车主要参数及配置
A、整车参数
外廓尺寸/毫米 6,895×2,540×3,97
轴距/毫米 3,385+1,370
后悬/毫米 770
驾驶室 VC66型高顶驾驶室
自重/公斤 8,870
前回转半径（毫米） 2,915 / 2,465
后回转半径（毫米） 2,260 / 2,220
B、发动机
型号 6WG1-TCG61共轨发动机带发动机冷启动及压缩空气控制管理系统
排量 15.680 升
最大功率 460 马力(338KW)/1,900rpm
最大扭矩 2,500牛米 (1,050~1,350转/分钟)
排放标准 国6
变速箱
型号 采埃孚ZF16S2530 TO变速箱，16个前进挡，2个倒挡.
C、前后桥
前桥 VOK-07下沉桥，抛物线形钢板弹簧，配稳定杆。
后桥 MCY13Q单级减速桥，钢板弹簧悬挂，后桥平衡杆，后桥差速锁
速比 3.07
D、制动系统
(EBS)电子制动系统
防抱死制动系统(ABS)
驱动防侧滑系统（ASR）
发动机排气制动
空气干燥器加热
前桥盘式制动
双管路制动连接
车辆坡道起步辅助系统
轻型铝制储气筒
车辆稳定系统（ESP）
挂车制动装置
E、燃油系统
油箱 600升铝制油箱，右置，油箱盖可锁
尿素罐 75升/35L
油水分离器及柴油滤芯 带加热的油水分离器及柴油滤芯
F、轮胎
钢制轮辋12R22.5
G、鞍座
JOST JSK 50鞍座， 高度185 mm，安装板高度 40 mm，中央润滑系统
H、电气系统
三相交流发电机28V/120A/3360W，电瓶2×12V/180Ah，驾驶室后配24V 7+4 孔挂车插座、挂车 ABS 插座。
I、驾驶室内配置
双层豪华卧铺，驾驶员气垫座椅，副驾驶员机械减震座椅，可前后位置、靠背倾斜度可调，多处储物空间，空调，收音机，天窗，中控锁，机械式遮阳卷帘，左右门窗电动升降，阅读灯，微尘过滤器，可加热电动调节后视镜，左右两侧广角镜, 前下视镜，司机扶手，2把钥匙等。
※半挂车配置
加工定制 是
种类 厢式运输半挂车
品牌 汇斯诚牌
型号 DWJ9400XXY厢式运输半挂车
类型 半挂
厢体材料：铁板
装载重量 40000（kg）
整车外形尺寸 13000,11500*2550*3950（mm）
鞍座承载 16000 鞍座高度 1320
轮胎规格：10.00R20 16PR
轮胎数 12
前悬半径 1100（mm） 有效载荷 35000
性能描述：
侧门为平开门；
尾门为蹬车装置，为液压提升，动力单元操作；
布置有叉车固定装置，砝码固定装置；
内部带有LED照明灯；
半挂车整体骨架为钢制骨架，折弯铁板采用焊接的形式在骨架表面，骨架材料经过酸洗、磷化、电泳处理；
车辆出厂前做淋水试验，确保车辆的气密性；
三、随车叉车部分（林德3.5吨电动叉车）CPDS E355L
产品参数：
额定承载能力（kg）： 3500
动力形式 蓄电池（铅酸）
载荷中心距mm 500
轴距mm 1700
全长(不带货叉) mm 2510
最大起升高度 mm 3000
载荷中心距 mm 500
全宽 mm 1300
门架回落高度 mm 2262
最小转弯半径(外侧) mm 2340
最大行驶速度(满载/空载) km/h 15
蓄电池电压/容量（5小时放电）[v/Ah] 80/600
控制方式： 微处理器控制
充电电压（V） 380
续航时间（h）满电 6~7
自重 kg 5627
方形大砝码
※参数要求
(3.1)质量、准确度等级均符合JJG99-2006《砝码》国家计量检定规程的要求；
(3.2)形状方形，可多层叠放装卸，可用叉车装卸，吊车也可多块装卸且在较小区域能够摆放，底面设计为凹槽、顶面有凸台，叠放时自动定位；
(3.3)质量达到国家M1 等级标准，表面光洁、无毛刺、无气孔；
(3.4)M1 等级；1000kg/个，材质为铸铁，密度:7.1g/cm3；数量：30个；
(3.5)外形尺寸：1200*600*300mm；
(3.6)砝码铸有生产企业标识(正面铸有**计量1000kg )；
（3.7)砝码端面要铸有编号如：01、02…20；每个砝码要配有调整仓，调整仓螺栓采用不锈钢内六方制造；
(3.8)砝码提供法定质监部门检定证书；
五、计量检衡车整车改装要求及砝码架样式
排放标准：GB3847-2005,GB17691-2018国Ⅵ
依据GB 7258–2016 、GB 1589–2014、GB/T 6420–2004对半挂式计量检衡半挂车改装适合用户要求配置。整车货箱设计承载40吨，箱内配装砝码定位装置，驾驶室内安装可视倒车影像。配装工具箱、备胎架、铝合金侧防护、钢制后保险杠、LED警示灯、液压动力单元、粘贴反光标识等；
