六轴计量检衡车整体方案介绍

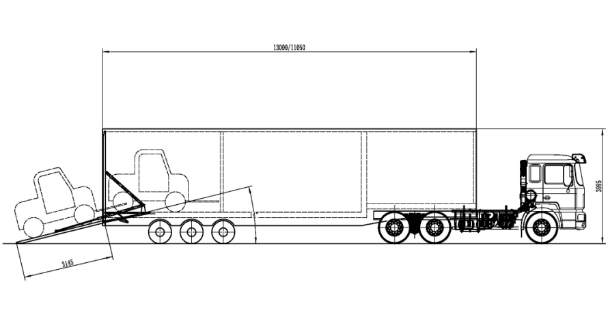

六轴计量检衡车通常由牵引车、计量检衡车半挂车、随车叉车、砝码等四部分组成，其中牵引车可以选择6*2（后提升后桥）或6*4任一种驱动形式；简图如下：

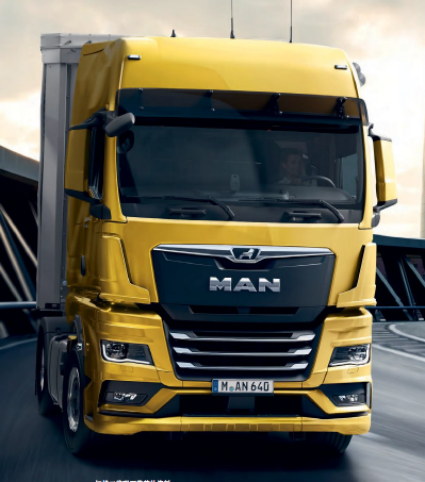

一、MAN TGX 26.470 6×4牵引车主要参数及配置
A、整车参数
外廓尺寸/毫米 7,395×2,500×3,990
轴距/毫米 3,600/3,100
后悬/毫米 750
驾驶室 MAN XLX型高顶驾驶室
自重/公斤 8,575
前/后回转半径（毫米） 2,865 / 2,220
最高车速（千米/小时） 125
满载爬坡度 25%
牵引车承载总重（吨）： 49
转弯半径（毫米）8,100
B、发动机、变速箱
型号 MAN D26共轨发动机带发动机冷启动及压缩空气控制管理系统
排量 12.4 升
最大功率 470 马力(346KW)/1,800rpm
最大扭矩 2,600牛米 (950~1,350转/分钟)
排放标准 国六B
变速箱
型号 轻型MAN TipMatic 12 23 DD自动变速箱（缓速器可选），12个前进挡，2个倒挡.
变速箱形式： AT直接档
C、车桥、悬挂
制动形式：全盘式
前桥 VOK-07下沉桥，抛物线形钢板弹簧，配稳定杆。
后桥 HY-1350单级减速桥 ，ECAS气囊悬挂，后桥平衡杆，后桥差速锁
车桥品牌：MAN
离地间隙（毫米）;207
前/后悬（毫米）：1475/750
D、制动系统
MAN BrakeMatic(EBS)电子制动系统
防抱死制动系统(ABS)
驱动防侧滑系统（ASR）
发动机排气制动
空气干燥器加热
前、后桥盘式制动
双管路制动连接
车辆坡道起步辅助系统
轻型铝制储气筒
车辆稳定系统（ESP）
挂车制动装置
胎压监测
紧急制动
车道偏离预警
自适应巡航
E、燃油系统
油箱 860升铝制油箱，490L+370L，油箱盖可锁
尿素罐 工程树脂，60升
油水分离器及柴油滤芯 带加热的油水分离器及柴油滤芯
F、轮胎
普利司通 295/80R22.5
G、鞍座
JOST 50鞍座JSK 37 C， 高度185 mm，安装板高度 40 mm，中央润滑系统
鞍座高度（毫米）：1,292
H、电气系统
三相交流发电机28V/120A/3360W，电瓶2×12V/175Ah，驾驶室后配24V 7+4 孔挂车插座、挂车 ABS 插座。
I、驾驶室内配置
双层豪华卧铺，驾驶员气垫座椅，副驾驶员座椅前后位置、靠背倾斜度可调，多处储物空间，空调，收音机，天窗，中控锁，机械式遮阳卷帘，左右门窗电动升降，阅读灯，微尘过滤器，可加热电动调节后视镜，左右两侧广角镜, 前下视镜，司机扶手，2把遥控钥匙等。
J、售后质保
整车质保（年/公里） 1年不限公里数
其他质保（年/公里）动力总成件2年不限公里数
曼，属于德国品牌，总部位于德国慕尼黑。曼商用车制造业起始于1915年的MAN股份公司（MANAG），前称是“奥格斯堡-纽伦堡机械工厂股份公司”（MaschinenfabrikAugsburg-NürnbergAG，又译作“曼股份公司”、“曼公司”），是一家控股公司位于德国巴伐利亚州首府慕尼黑的商用车、机器设备制造商，旗下的MAN商用车股份公司是世界著名的重型卡车制造商之一。
二、计量检衡半挂车
计量检衡半挂车由厢体、砝码定位装置、叉车定位装置、尾部蹬车装置等组成；

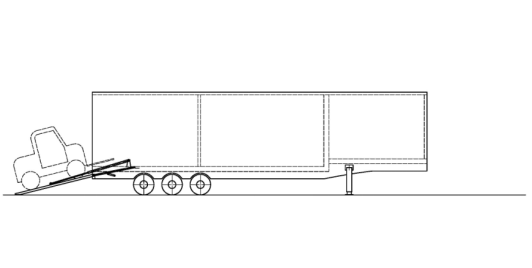

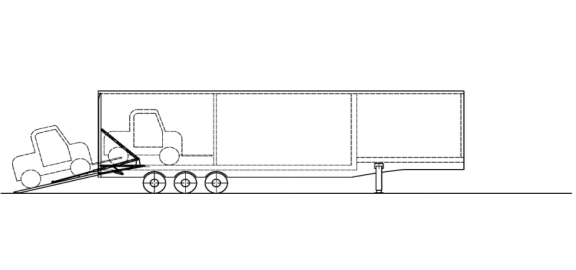

叉车通过尾部蹬车装置上下叉车，并固定在车辆尾部，保证整体载荷的分布；
车辆行走状态下，叉车固定在车厢内，尾部蹬车装置通过动力单元液压起升，厢体尾部带有调整角度的斜面板体，通过举升油缸保证在一个平面上；
※半挂车配置
加工定制 是
种类 厢式运输半挂车
品牌 汇斯诚牌
型号 DWJ9400XXY厢式运输半挂车
类型 半挂
厢体材料：铁板
装载重量 40000（kg）
整车外形尺寸 13000,11500*2550*3950（mm）
鞍座承载 16000 鞍座高度 1320
轮胎规格：10.00R20 16PR
轮胎数 12
前悬半径 1100（mm） 有效载荷 35000
性能描述：
侧门为平开门；
尾门为蹬车装置，为液压提升，动力单元操作；
布置有叉车固定装置，砝码固定装置；
内部带有LED照明灯；
半挂车整体骨架为钢制骨架，折弯铁板采用焊接的形式在骨架表面，骨架材料经过酸洗、磷化、电泳处理；
车辆出厂前做淋水试验，确保车辆的气密性；

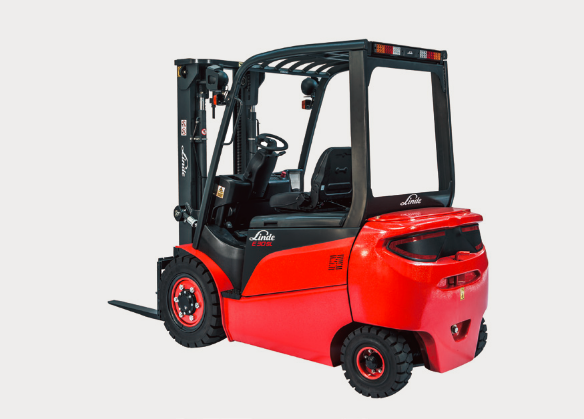

三、随车叉车部分（林德3.5吨电动叉车）CPDS E355L
A、性能描述
安全性 Safety
得益于林德高标准的工艺及高质量的要求，驱动性能更加稳定。优化设计的护顶架，通过砸落测试，提供更安全的驾驶环境。
高性能 Performance
大功率交流驱动电机和液压电机，通过电子控制系统按需输出使车辆具有强劲的动力和起升能力以及更高的工作效率。
舒适性 Comfort
集中式操纵杆，提供精确高效的无级控制，降低驾驶员的疲劳。林德双踏板操作系统，无需换档，操作更加轻松便捷。
可靠性 Reliability
标配进口品牌电机，性能可靠，动力强劲。进口控制器，提供高可靠的电子控制，行驶作业更加稳定高效。
易维护 Service
整车内部维修空间大，方便维修人员操作，缩短维修时间。控制器盖板位于配重上方便拆卸。全交流电机，免碳刷维护，节省维护成本
B、特点 Features
多功能显示仪表Multi-funcition display
●实时显示行驶速度、电量、时刻，
●使用时间，方便阅读和理解宽大屏幕设计
●三种功率模式仪表可调
林德双踏板系统Linde twin pedal system
●进口品牌大功率交流电机驱动
●无需手动换挡，靠双脚即可实现叉车前进/ 后退
●作业效率高，工作无疲劳
林德驾驶室Linde operator’s compartment
●集中式操纵杆
●一体式辅助喇叭扶手
●小直径纺锤型方向盘
●脚刹驻车制动
进口控制器Foreign controller
●最新的控制技术优化电机的能效
●三种功率模式可调，优化能耗，延长叉车工作时间。
室内/室外电动平衡重式叉车Indoor and outdoor electrical truck
●可选配充气胎
●较高的离地间隙
C、标准配置 Standard Equipment
PVC座椅
林德双踏板系统
林德集中式操纵杆
实心轮胎
多功能显示仪表盘
可调式转向柱
标准门架提升高度h3=3,000mm
1100宽货叉架
货叉长l=1,000mm
外置后视镜
D、产品参数：
额定承载能力（kg）： 3500
动力形式 蓄电池（铅酸）
载荷中心距mm 500
轴距mm 1700
全长(不带货叉) mm 2510
最大起升高度 mm 3000
载荷中心距 mm 500
全宽 mm 1300
门架回落高度 mm 2262
最小转弯半径(外侧) mm 2340
最大行驶速度(满载/空载) km/h 15
蓄电池电压/容量（5小时放电）[v/Ah] 80/600
控制方式： 微处理器控制
充电电压（V） 380
续航时间（h）满电 6~7
自重 kg 5627
四、铸铁砝码
方形大砝码
※参数要求
(3.1)质量、准确度等级均符合JJG99-2006《砝码》国家计量检定规程的要求；
(3.2)形状方形，可多层叠放装卸，可用叉车装卸，吊车也可多块装卸且在较小区域能够摆放，底面设计为凹槽、顶面有凸台，叠放时自动定位；
(3.3)质量达到国家M1 等级标准，表面光洁、无毛刺、无气孔；
(3.4)M1 等级；1000kg/个，材质为铸铁，密度:7.1g/cm3；数量：30个；
(3.5)外形尺寸：1200*600*260mm；
(3.6)砝码铸有生产企业标识(正面铸有**计量1000kg )；
（3.7)砝码端面要铸有编号如：01、02…30；每个砝码要配有调整仓，调整仓螺栓采用不锈钢内六方制造；
(3.8)砝码提供法定质监部门检定证书；
五、计量检衡车整车改装要求及砝码架样式
排放依据标准: GB17691-2005国Ⅴ,GB18285-2005,GB11340-2005
依据GB 7258–2004 、GB 1589–2004、GB/T 6420–2004对半挂式计量检衡半挂车改装适合用户要求配置。整车货箱设计承载50吨，箱内配装砝码定位装置，驾驶室内安装可视倒车影像。配装工具箱、备胎架、铝合金侧防护、钢制后保险杠、LED警示灯、液压动力单元、粘贴反光标识等；
