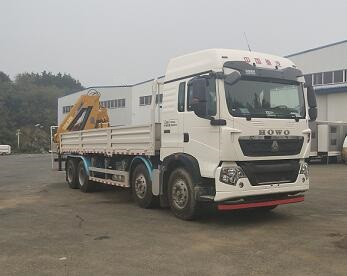

汇斯诚牌DWJ5310JJH5型计量检衡车

产品商标

汇斯诚牌

公告批次

312

产品名称

汇斯诚牌DWJ5310JJH5型计量检衡车

总质量(kg)

31000

罐体容积(m3)

额定质量(kg)

外形尺寸(mm)

11600，

10300，

9980X2500X3420,3500,3580,3650,3720,3850,3880

整备质量(kg)

30870,30805

货厢尺寸(mm)

8000,7800,7600,6800,6500,6300,6100,5800X2300,2400X600,800

额定载客(人)

准拖挂车总质量(kg)

驾驶室准乘人数(人)

2,3

鞍座最大载质量(kg)

接近角/离去角(°)

19/9,19/15

前悬/后悬(mm)

1430/2695,1430/2720,1430/1920,1430/1895,1430/1600,1430/1575

轴荷(kg)

6500/7000/17500(二轴组)

最高车速(km/h)

101

备注：

备注：1.主要用于技术监督局或计量检测所配备检测汽车衡器专用移动式计量检定车,专用装置为随车起重

机,砝码;2.砝码是计量检衡车中的固定装置,选装质量相等外形为圆形或矩形砝码(根据汽车衡来选装

),砝码可选用质量 1000kg 级别或 2000kg 级别的,砝码总质量15000kg;3.

侧防护装置所用材料为铝合金,与车架螺栓连接,后下部防护装置所用材料为Q235,与车架焊接固定,

截面尺寸为:120×60(mm),离地高470mm;4.选装不同的货箱栏板结构,选装支腿,选装

后部操作平台形式;5.驾驶室准乘人数为2人时对应的整备质量为30870kg,驾驶室准乘人数为3

人时对应的整备质量为30805kg;6.选装起重机型号,最大起重载荷,自重分别为:PK1550

0、SPK15500、HB150、SQ6.3ZK)/6300kg/2350kg,(PK2350

0、SPK23500、HB250、SQ8ZK)/7800kg/2650kg,安装不同型号吊机及

尺寸变化引起的质量变化小于3%,可忽略不计;7.装有ABS,ABS型号:4460046300,

ABS生产企业:威伯科汽车控制系统(中国)有限公司;8.安装具有卫星定位功能的行车记录仪;9.

尺寸对应关系(总长=前悬+轴距+后悬)(mm):11600=1430+1800+4300+13

50+2720=1430+1800+4275+1400+2695,10300=1430+180

0+3800+1350+1920=1430+1800+3775+1400+1895,9980=

1430+1800+3800+1350+1600=1430+1800+3775+1400+15

75.

【底盘技术参数】

底盘型号

ZZ1317N436GE1

底盘名称

载货汽车底盘

商标名称

豪沃牌

生产企业

中国重汽集团济南卡车股份有限公司

轴数

4

轮胎数

12

轴距(mm)

1800+3775+1400,1800+3800+1350,1800+4275+1400,1800+4300+1350

轮胎规格

295/80R22.5 18PR,12R22.5 18PR,11.00R20 18PR

钢板弹簧片数

11/11/10,3/3/10,3/3/5,3/3/4,3/3/-,3/3/-/-

前轮距(mm)

2015/2015,2035/2035

燃料种类

柴油

后轮距(mm)

1830/1830,1850/1850

排放依据标准

GB17691-2005国Ⅴ,GB3847-2005

发动机型号

发动机生产企业

发动机排量

发动机功率

MC07.28-50

MC07.31-50

MC07.34-50

MC07.35-50

MC07.28-52

MC07.31-52

MC07.34-52

中国重型汽车集团有限公司

中国重型汽车集团有限公司

中国重型汽车集团有限公司

中国重型汽车集团有限公司

中国重型汽车集团有限公司

中国重型汽车集团有限公司

中国重型汽车集团有限公司

6870

6870

6870

6870

6870

6870

6870

206

228

248

254

206

228

248
