BJQ5312JJH计量检衡车
一、检衡车定义
计量检衡车又称为检衡车，砝码检衡车，由底盘,砝码,砝码架,起重机,车箱等组成；计量检衡车彻底革命了人力搬运砝码进行衡器检测的方式，利用专用装置实现砝码的机械化搬运，利用液力方式来模拟砝码进行静态检测，并可进行动态检测车辆载重衡器的移动式检测设备，该车在检测作业中方便快捷，而且精度特别高，使得公路计量检测变得更为轻松、高效，为收费站道口等部门的正常收费的高效工作提供必要保证．也进步提高了交通质量。
二、计量检衡车组成：
A、车体部分
1、整车型号：BJQ5312JJH计量检衡车
2、柴油发动机：沃尔沃动力系统公司 D13 国四排放，功率≥294kW
3、颜色：白色
4、底盘： 沃尔沃卡车公司 FM400 84R B
5、驱动形式：8*4驱动
6、外形尺寸：10710X2500X3620 （mm）
7、货箱尺寸：6730X550X2340 （mm）
8、轴距：1995+4405+1370 （mm）
9、总质量：31000kg
10、整备质量：30870kg
11、驾驶室准乘人数：2
12、轮胎规格：315/80R22.5 16PR
B、车厢部分

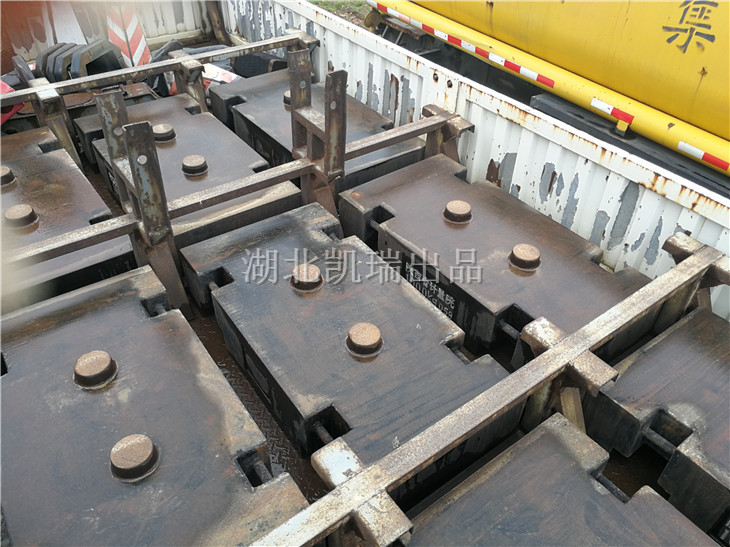

1、砝码架配置：每个1吨,圆型（或选装方型）,砝码架高度要达到砝码高度的1/3，按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。
2、车厢与车头为车辆出厂原装同色漆质
3、车箱底部辅设≥4mm厚的防滑钢
4、车厢横梁、纵梁连接为铆接结构
C、起重机部分
1、吊机后置，带操作平台
2、折臂式HIAB122-XLS，最大起重量≥6000kg，臂体为进口型材，一次成型六边形，焊缝仅一条
3、回转角度：≥420°
4、吊臂幅度≥9.23米
5、在吊臂伸展最长时，起重量≥1290 kg
6、吊机配置要求：
a.吊臂钢板为进口700高强度钢板
b.油泵为进口知名品牌
c.主要阀、锁件及硬管、接头为进口知名品牌
7、吊钩及吊具（铁链式）与所配砝码起吊架必须匹配
8、起重机产地：芬兰
起重机性能参数
380°回转，齿轮齿条式，全液压。
1、转台结构
变截面等应力箱型框架结构，采用高强度钢全焊接。
2、液压系统
采用柱塞泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理；
3、控制
常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。
4、回转机构
齿轮齿条式，全液压。
5、伸缩臂
伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和3节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现，可以实现0-9.23米区间任意臂长长度。
6、安全装置
液压系统：液压平衡阀、液压溢流阀、液压双向锁；
7、吊钩
起重机参数
1、最大起重量(kg)
|
6000(理论值)
| ||||
2、最大起重力矩（T.M）
| 12.9 | ||||
3、工作压力（bar）
| 285 | ||||
4、液压系统推荐流量（L/min）
|
25
| ||||
5、回转范围（度）
|
420
| ||||
6、起重机自重(kg)
|
1395
| ||||
7、起升性能参数
|
幅度(m)
|
2.34
|
5.73 |
7.43 |
9.23
|
起重质量（KG） | 5825 | 2250 | 1715 | 1390 | |

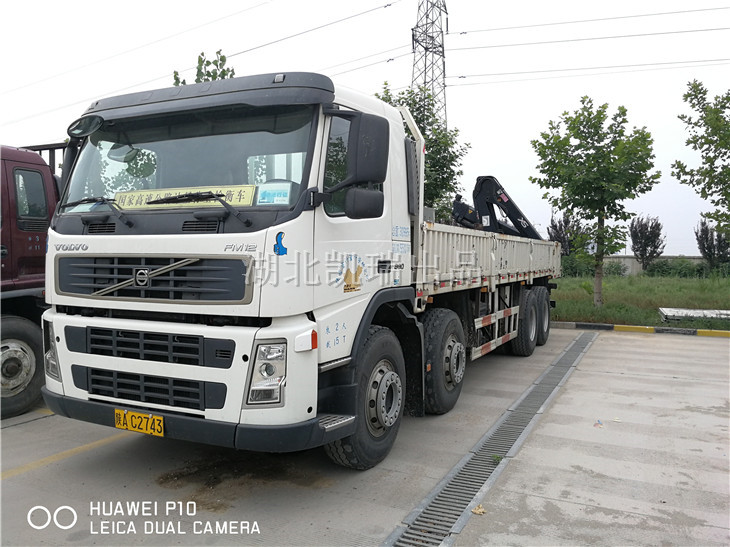

BJQ5312JJH计量检衡车（左前）
BJQ5312JJH计量检衡车（左侧）

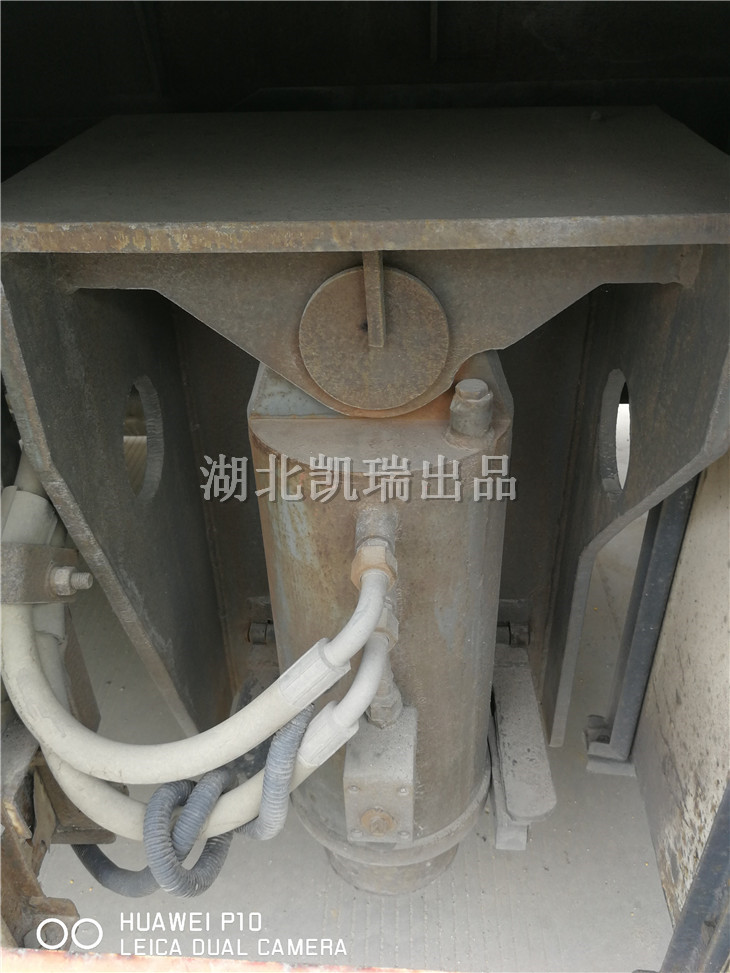

BJQ5312JJH计量检衡车（动态检测）
BJQ5312JJH计量检衡车（动态检测操作）
BJQ5312JJH计量检衡车（动态检测工作站）

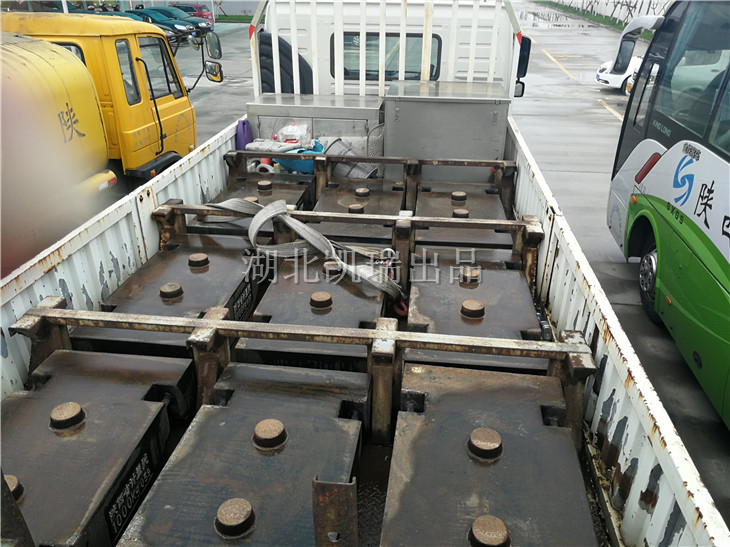

BJQ5312JJH计量检衡车（砝码定位）

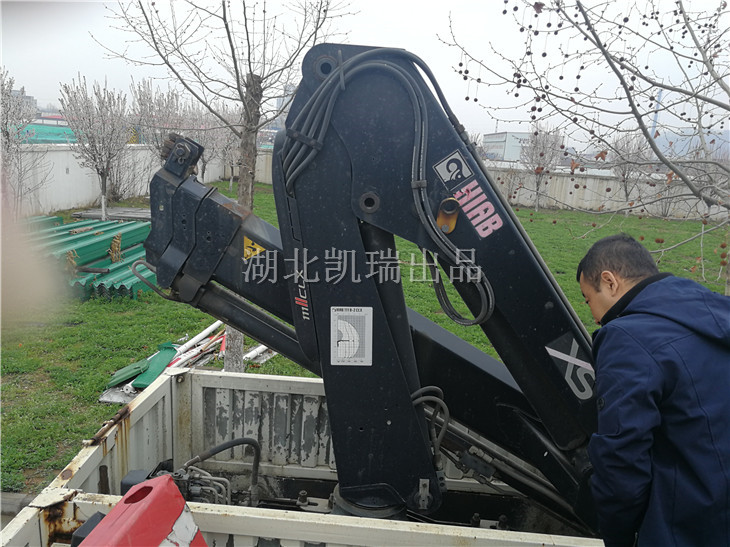

BJQ5312JJH计量检衡车（希尔博吊臂）
