五十铃计量检衡车
一、检衡车概述
计量检衡车是专为计量单位开发生产的一款用于计量检定的特种设备，凯瑞专用车销售有限公司是一家专业提供计量检衡车的供应商，公司具有雄厚的资质，娴熟的技术，齐全的车型，另可依据需求定向定制开发，满足不同客户多样需求，我们秉承“用户至上，质量服务有保障”的理念。我公司计量检衡车一律厂价直销.可以免费送车上门.公司配备检衡车售后专业人员,24小时内对点服务,为您培训计量检衡车操作，更多详情请拨打全国免费统一销售热线：400-926-2926
二、检衡车组成
A、车体部分
1、整车型号：五十铃计量检衡车
2、柴油发动机：庆铃五十铃发动机有限公司6UZ1-TCG40国四排放，功率≥257kW
3、颜色:白色
4、底盘：QL1310UVCHY
5、额定载质量：≥16000kg
6、驱动形式：8*4驱动
7、外形尺寸：12000×2500×3750（mm）
8、整备质量：30805 kg
9、驾驶室准乘人数：3
10、轮胎规格：11.00R20
11、配置倒车影像系统
12、安装具有卫星定位功能的行驶记录仪，6通道ABS（制动防抱死系统）ASR加速防滑控,整车货箱设计承载25吨，配装工具箱、备胎架。
13、冷启动装置：带尿素管路加热系统、进气电加热，油水分离器电加热；
B、车厢部分
1、砝码架配置：每个1吨,圆型（或选装方型）,砝码架高度要达到砝码高度的1/3，按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。
2、车厢与车头为车辆出厂原装同色漆质
3、车箱底部辅设≥4mm厚的防滑钢
4、车厢横梁、纵梁连接为铆接结构
C.主要性能介绍
【主要技术参数】 | |||
产品商标 | - | 公告批次 | - |
产品名称 | 计量检衡车 | 产品型号 | 五十铃计量检衡车 |
总质量(Kg) | 31000 | 罐体容积(m3) | |
额定载质量(Kg) | 外形尺寸(mm) | 12000×2500×3570 | |
整备质量(Kg) | 30805 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 3 | 载质量利用系数 | |
接近角/离去角(°) | 17/11 | 前悬/后悬(mm) | 1370/2865 |
轴数 | 4 | 轴距(mm) | 1850+4615+1300 |
轴荷(Kg) | 6500/6500/18000(并装双轴) | 最高车速(Km/h) | 80 |
其它 | 备注：本车型已安装车身反光标识;本车型主要用于技术监督局或计量检测所配备检测汽车衡器专用移动式计量检定车,砝码为固定装置,砝码可以选择形状不同但总质量相同的圆柱体,长方体,正方体,矩型(附选装照片);装卸砝码用折臂式随车起重机.起重机型号/起重机质量(kg)/最大起升载荷(kg)为:HB200/2900/8000, 起重机型号变化引起的质量变化在3%以内,故仅填一组质量参数,符合同一型号规则;侧防护材质:铝合金,后防护栏材质:Q235A,侧,后防护与车辆用螺栓连接,后部防护装置的断面尺寸为:190×80mm,离地高度为530mm,该车已经安装具有卫星定位功能的行车记录仪。ABS型号:APG3550500H1,生产厂家:浙江亚太机电股份有限公司。 | ||
【底盘技术参数】 | |||
底盘型号 | QL1310UVCHY | 底盘名称 | 载货汽车底盘 |
商标名称 | 五十铃牌 | 生产企业 | 庆铃汽车股份有限公司 |
外形尺寸(mm) | 11745×2490×3025 | 轮胎数 | 12 |
接近角/离去角(°) | 17/10 | 轮胎规格 | 11.00-20 18PR,11.00R20 16PR,295/80R22.5 18PR |
钢板弹簧片数 | 7/7/11 | 前轮距(mm) | 2060/2060 |
燃料种类 | 柴油 | 后轮距(mm) | 1855/1855 |
排放标准 | GB17691-2005(国Ⅳ),GB3847-2005 | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
6UZ1-TCG40 | 庆铃五十铃(重庆)发动机有限公司 | 9839 | 257 |
D、起重机参数
1、吊机前置，在车辆两侧操作，同时车上配置高位站台可车上操作
1、吊机后置，带操作平台
2、折臂式HV 147 E3，最大起重量≥6300kg，臂体为进口型材，一次成型六边形，焊缝仅一条
3、回转角度：≥380°
4、吊臂幅度≥9.23米
5、在吊臂伸展最长时，起重量≥1390 kg
6、吊机配置要求：
a.吊臂钢板为进口700高强度钢板
b.油泵为进口知名品牌
c.主要阀、锁件及硬管、接头为进口知名品牌
7、吊钩及吊具（铁链式）与所配砝码起吊架必须匹配
8、起重机产地：意大利
起重机性能参数
380°回转，齿轮齿条式，全液压。
1、转台结构
变截面等应力箱型框架结构，采用高强度钢全焊接。
2、液压系统
采用齿轮泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理；
3、控制
常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。
4、回转机构
齿轮齿条式，全液压。
5、伸缩臂
伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和3节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现，可以实现0-9.23米区间任意臂长长度。
6、安全装置
液压系统：液压平衡阀、液压溢流阀、液压双向锁；
7、吊钩
起重机参数
1、最大起重量(kg)
|
6300(理论值)
| |||||
2、最大起重力矩（T.M）
|
13.9 | |||||
3、工作压力（bar）
| 285 | |||||
4、液压系统推荐流量（L/min）
|
25
| |||||
5、回转范围（度）
|
380
| |||||
6、起重机自重(kg)
|
1595
| |||||
7、起升性能参数
|
幅度(m)
|
2.34
|
5.73 |
7.43 |
9.23
| |
起重质量（KG） | 5825 | 2250 | 1715 | 1390 | ||

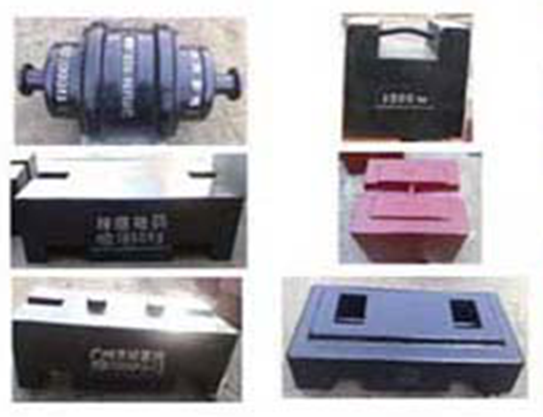

E、砝码部分
1、砝码材质：铸铁
2、精度等级：M1
3、规格型号：1000kg/个
4、砝码编号：001号～00-号
5、企业标识：铸有“CMC-计量所 1000kg
6、砝码形式：形状圆形或方形
7、质量、准确度等级均符合JJG99-2006<砝码>计量检定规程的要求。
所有以上改装必须符合GB7258-2004(机动车运行安全技术条件)；GB1589-2004(道路车辆外廓尺寸、轴荷及质量限值)的法规要求和JJG907-2006<动态公路车辆自动衡器>计量检定规程的要求。
8、提供法定计量检定机构出具的检定证书。

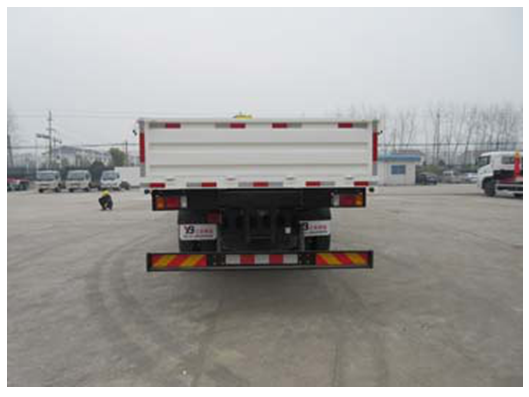

F、整车图片
