一、检衡车定义
计量检衡车又称为检衡车，砝码检衡车，由底盘,砝码,砝码架,起重机,车箱等组成；计量检衡车彻底革命了人力搬运砝码进行衡器检测的方式，利用专用装置实现砝码的机械化搬运，利用液力方式来模拟砝码进行静态检测，并可进行动态检测车辆载重衡器的移动式检测设备，该车在检测作业中方便快捷，而且精度特别高，使得公路计量检测变得更为轻松、高效，为收费站道口等部门的正常收费的高效工作提供必要保证．也进步提高了交通质量。
二、计量检衡车组成：

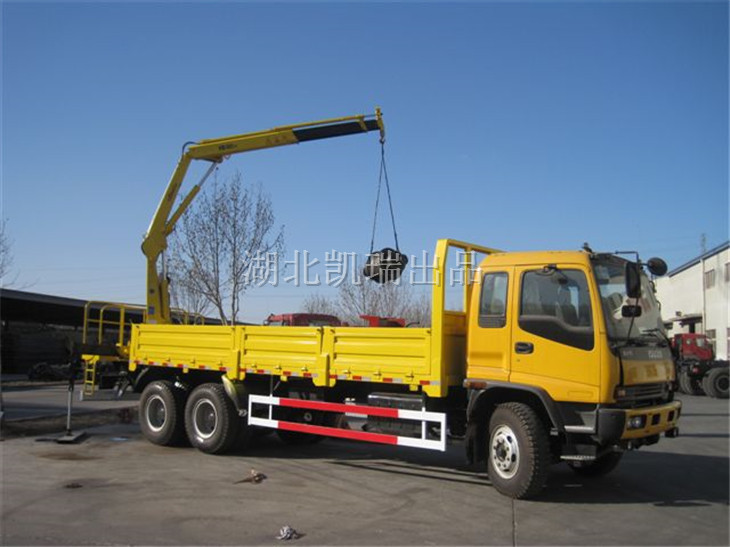

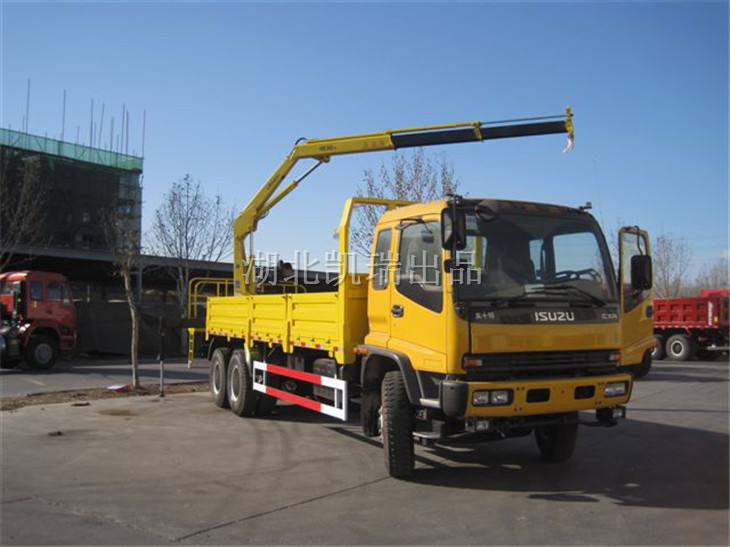

A、车体部分
1、整车型号：ZFQ5240JJH 计量检衡车
2、柴油发动机：庆铃汽车股份有限公司6HK1-TC 国四排放，功率≥191kW
3、颜色：黄色
4、底盘：庆铃汽车股份有限公司CXA34T
5、驱动形式：6*4驱动
6、外形尺寸：10185X2485X327 （mm）
7、货箱尺寸：6230X550X2300 （mm）
8、轴距：5100+1300 （mm）
9、总质量：24500kg
10、整备质量：24305kg
11、驾驶室准乘人数：3
12、轮胎规格：11.00-20-18PR,11.00R20-16PR
B、车厢部分
1、砝码架配置：每个1吨,(可选装方形),砝码架高度要达到砝码高度的1/3，按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。
2、车厢与车头为车辆出厂原装同色漆质
3、车箱底部辅设≥4mm厚的防滑钢
4、车厢横梁、纵梁连接为铆接结构
C、起重机部分

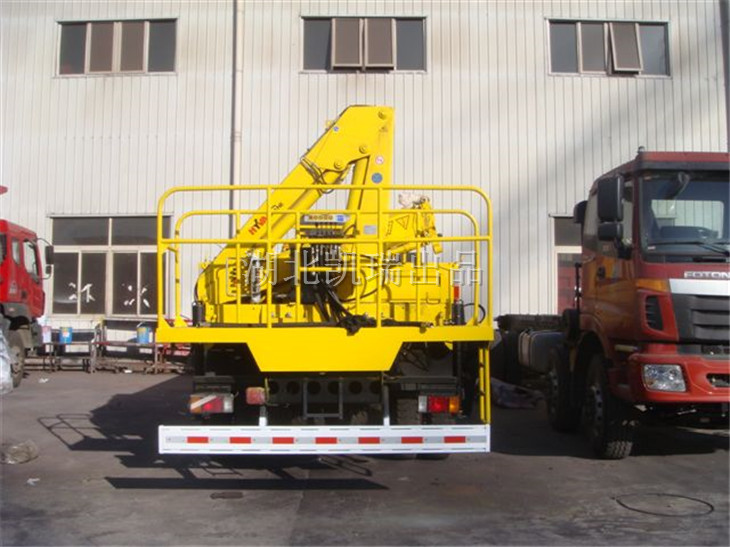

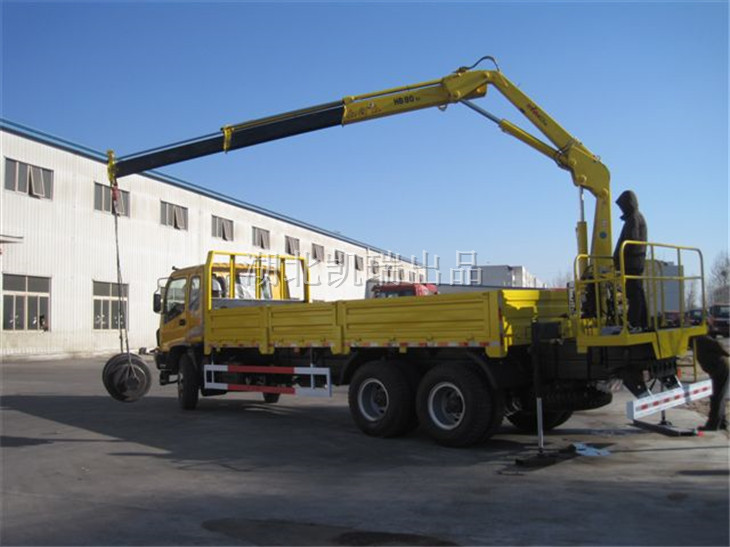

1、吊机后置，带操作平台；在车辆两侧操作，同时车上配置高位站台可车上操作
2、折臂式HB100 E2，最大起重量≥5000kg，臂体为进口型材，一次成型六边形，焊缝仅一条
3、回转角度：≥395°
4、吊臂幅度≥7.64米
5、在吊臂伸展最长时，起重量≥1140kg
6、吊机配置要求：
a.吊臂钢板为进口700高强度钢板
b.油泵为进口知名品牌
c.主要阀、锁件及硬管、接头为进口知名品牌
7、吊钩及吊具（铁链式）与所配砝码起吊架必须匹配
8、起重机产地：意大利，符合欧标EN12999H1/B3，中等载荷10万次工作循环；随车起重机原装进口；
9、提供免费培训
10、配有高压过滤器、服务提醒计时器、两侧控制位均配水平指示器
11、支腿：液压式伸缩支腿。
起重机性能参数
395°回转，齿轮齿条式，全液压。
1、转台结构
变截面等应力箱型框架结构，采用高强度钢全焊接。
2、液压系统
采用齿轮泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理；
3、控制
常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。
4、回转机构
齿轮齿条式，全液压。
5、伸缩臂
伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和2节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现，可以实现0-7.64米区间任意臂长长度。
6、安全装置
液压系统：液压平衡阀、液压溢流阀、液压双向锁；
7、吊钩
主钩：30吨级拉力钩
起重机参数
1、最大起重量(kg)
|
9570(理论值)
| |||||
2、最大起重力矩（T.M）
|
9.57
| |||||
3、工作压力（bar）
| 290
| |||||
4、液压系统推荐流量（L/min）
|
25
| |||||
5、推荐油箱容积（L）
|
100
| |||||
6、回转范围（度）
|
395
| |||||
7、起重机自重(kg)
|
1080(不含支腿重量，支撑腿自重150kg)
| |||||
8、外观尺寸（mm:B×H×S）
|
2480×2170×640
| |||||
9、起升性能参数
|
幅度(m)
|
1
|
2.15
|
4.10
|
5.84
| 7.64 |
起重量(kg)
|
9570
|
4195
|
2230
|
1525
|
1140
| |
