加油机检定装置方案配置介绍
一、方案设计
1、车辆选型

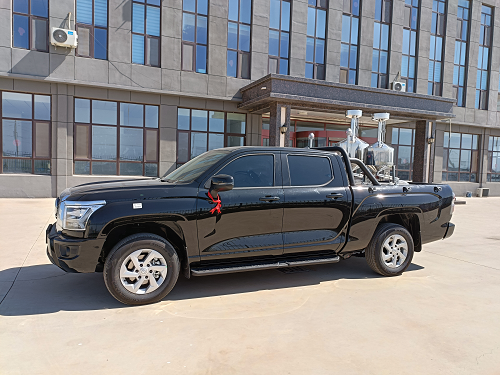

选用长城金刚炮 2022款 2.0T手动汽油手动四驱领航型长箱GW4C20B改装成加油机检定车，该车型外观大方，车内空间充裕，动力性能好，满足第六阶段排放标准，在市区内通行不受任何限制。
2、内部设计：
乘务舱与后部检定操作舱完全隔离，严禁油气扩散到前舱，充分保证了前舱的乘坐和工作环境；后舱底板加装花纹钢板和设备紧固装置，便于安装设备和紧固设备。
3、检测设备的配置:

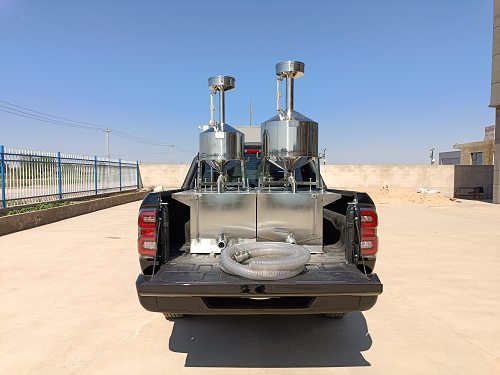

安装50L、100L及约200L异形储油箱（或移动式卸油箱）2个，汽油、柴油分开，可单独卸油到储油罐，用于加油机检测；
4、安全防护措施
前舱和后舱完全隔离，防止油气扩散到前舱；数字温度计有国家防爆证书；车辆安装有导电拖带、防火帽等防护措施，保证了现场操作的安全性。
二、技术指标
装置型式：燃油加油机检定系统为机械式
检定对象：燃油加油机
检定介质：燃油加油机为汽、柴油
2.1标准金属量器组：
2.1.1名称：二等标准金属量器
2.1.2规格型号：BJL-DFZN-50L、50L/ BJL-DFZN-20L、20L
2.1.3最大允许误差±2.5×10-4（负4次方）
2.1.4二等标准金属量器的分度容积不得大于其标称容量的5×10-5（负5次方）
2.1.5二等标准金属量器的主体材料应用 1Cr18Ni9Ti不锈钢板制造；
2.1.6金属量器的外壁应光滑平整，以肉眼观测，不得有凹凸现象；内壁应抛光处理，以保证金属量器的液体残留量最小。
2.1.7用于检测油品的金属量器，为防止产生泡沫，要在进液口内装有倒液管，倒液管的上端应略低于金属量器的溢流罩，下端应位于圆筒体部分的下部。
2.1.8为保证金属量器注液时不存气泡，排液时器壁的液体残留量最小，上锥体的夹角和下锥体的夹角都应≤120°。 2.1.9、符合车载安装金属量器要求，可以将罐体与车厢设计成一体结构。
三、车辆参数（长城风骏7）
3.1车身尺寸（长×宽×高 mm）：5365mm×1880mm×1815mm；
3.2箱体尺寸：1550mm×1500mm×470mm，尾门平开；
3.3品牌：国产品牌，颜色可选
3.4产品名称：加油机检定装置
3.5载客人数：5人座
3.6轮胎规格：245/70R17，铝合金轮毂；
3.7制动装置：前通风盘/后通风盘
3.8轮胎数：4（一个备胎）
3.9轴距 (mm)：3410
3.10驱动方式：分时四驱
3.11燃油种类：92号汽油
3.12底盘依据标准：国6
3.13发动机排量（L）及功率(PS)：2.0，145，涡轮增压
3.14发动机型号：GW4C20B
3.15最高车速(Km/h)：165；
3.16变速箱样式：8挡自动；
3.17辅助装置：胎压显示、电动天窗、倒车雷达、倒车影像、定速巡航、上坡辅助、中控锁、遥控钥匙、触控液晶屏、手动空调、灭火器干粉式1.05KG 只 1、静电拖1条、车门贴字
四、主要部件的配置

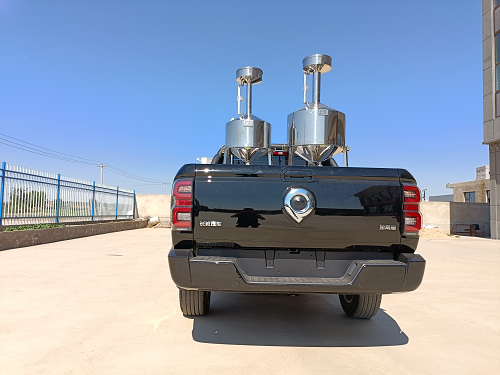

4.1 标准计量组，其中包括二等标准金属量器、数字温度计。标准量器和阀门材质为（304）不锈钢。
4.1.1 标准量器：用于计量加油机在一定时间内加入油品的容积。每次检定完毕，通过手阀将油品放入回油库。
4.1.2 手持数显温度传感器：传感器放入罐体内，用于测量量器内部温度。
4.1.3组合式不锈钢储油罐2个，约150L每个，汽柴油分开，分别卸油到储油槽。4.1.4排油管、快速接头、防爆耐油防腐胶管。
