江龄全顺V348加油机检定装置方案介绍

一、方案设计

  1、车辆选型

 选用JX6581TA-M6江铃全顺客车底盘改装成JX5048XJCMK6-H检测车，该车型外观大方，车内空间充裕，动力性能好，满足第六阶段排放标准，在市区内通行不受任何限制

2、内部设计：

将乘务舱与后部检定操作舱完全隔离，严禁油气扩散到前舱，充分保证了前舱的乘坐和工作环境；为加速油气的散发，在后舱车顶装有大型手动天窗；后舱底板加装花纹钢板和设备紧固装置，便于安装设备和紧固设备。

3、检测设备的配置:

安装50L、50L及约200L异形储油箱（或移动式卸油箱）2个，汽油、柴油分开，可单独卸油到储油罐，用于加油机检测；

4、安全防护措施

前舱和后舱完全隔离，防止油气扩散到前舱；数字温度计有国家防爆证书；车辆安装有导电拖带、防火帽等防护措施，保证了现场操作的安全性。

二、技术指标

装置型式：燃油加油机检定系统为机械式

检定对象：燃油加油机

检定介质：燃油加油机为汽、柴油

 2.1标准金属量器组：

2.1.1名称：二等标准金属量器

2.1.2规格型号：BJL-DFZN-50L、50L

2.1.3最大允许误差±2.5×10-4（负4次方）

2.1.4二等标准金属量器的分度容积不得大于其标称容量的5×10-5（负5次方）

2.1.5二等标准金属量器的主体材料应用 1Cr18Ni9Ti不锈钢板制造；

2.1.6金属量器的外壁应光滑平整，以肉眼观测，不得有凹凸现象；内壁应抛光处理，以保证金属量器的液体残留量最小。

2.1.7用于检测油品的金属量器，为防止产生泡沫，要在进液口内装有倒液管，倒液管的上端应略低于金属量器的溢流罩，下端应位于圆筒体部分的下部。

2.1.8为保证金属量器注液时不存气泡，排液时器壁的液体残留量最小，上锥体的夹角和下锥体的夹角都应≤120°。     2.1.9、符合车载安装金属量器要求，可以将罐体与车厢设计成一体结构。

三、车辆参数（全顺V348）

  3.1车身尺寸（长×宽×高 mm）：≤5780mm×1974mm×2490mm；

  3.2品牌：合资品牌，白色

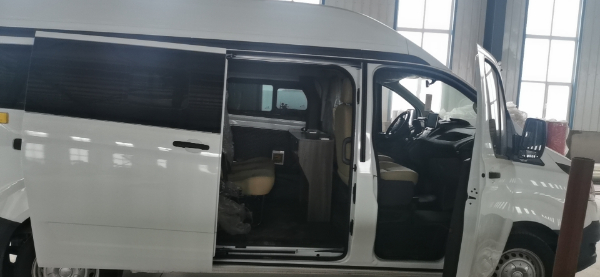

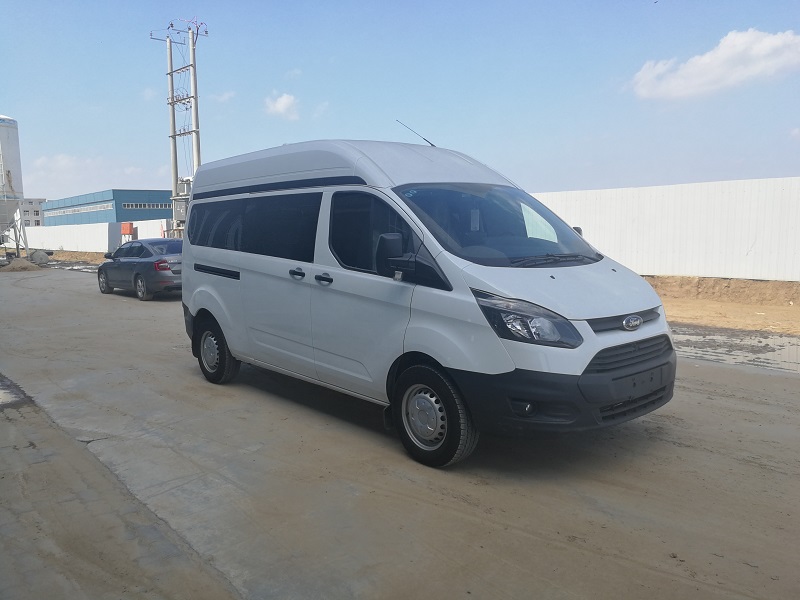

  3.3产品名称：江铃全顺牌JX5048XJCMK6-H检测车

  3.4载客人数：3-6人座

  3.5轴荷（kg）：1690/2010

  3.6轮胎规格：215/75R16LT

  3.7轮胎数：4（一个备胎）

  3.8轴距 (mm)：3750

  3.9底盘型号：JX6581TA-M6

  3.10燃油种类：柴油

  3.11底盘依据标准：国6

  3.12发动机排量（L）及功率(Kw)：2.198，103，涡轮增压

  3.13发动机型号：DURATORQ4D226H

  3.14发动机生产厂家：江铃汽车股份有限公司

  3.15最高车速(Km/h)：145；

  3.16车辆样式：中轴中顶

  3.17变速箱样式：自动挡；

四、改装内饰

  a、电器系统

   (一)供电系统

   1、正弦波逆变器：1500W DC12V 不带充电功能，1套

   2、DVD\GPS总成：DVD、GPS导航一体，带倒车影像，1套

   3、多功能换气扇：DC12V，可双向排风 ，1套

   4、照明灯：LED白光灯，2套

  (二)辅助设施：电器元件含保险、线缆等1套

  b、外观系统

   1、外观改装根据客户定制

   2、车窗玻璃纸、后厢车窗、深色玻璃纸1套

  c、车身改制

   1、中隔断总成、带固定窗，后舱发泡隔断1套

   2、旋转座椅,三点式安全带改制 2套

   3、办公桌，铁质骨架1套

   4、后舱花纹钢地板花纹钢板材质1套

   5、后舱上掀门，上掀门玻璃窗内侧贴太阳膜2套

   6、后舱铝塑板内饰铝塑板材质，可清洗，防弱酸碱，1套

   7、安全天窗 HDY/700A 不带换气扇1套    8、灭火器干粉式1.05KG 只 1

   9、平贴式推拉窗：第二排座椅对应的左右侧玻璃窗，1套

   10、对讲机： 1套

五、主要部件的配置

5.1 标准计量组，其中包括二等标准金属量器、数字温度计。标准量器和阀门材质为（304）不锈钢。

5.1.1  标准量器：用于计量加油机在一定时间内加入油品的容积。每次检定完毕，通过手阀将油品放入回油库。

5.1.2 手持数显温度传感器：传感器放入罐体内，用于测量量器内部温度。

5.1.3组合式不锈钢储油罐2个，约200L每个，汽柴油分开，分别卸油到储油槽。

5.1.4排油管、快速接头、防爆耐油防腐胶管。
