公路汽车衡检测能力提升项目整体方案介绍
六轴计量检衡车通常由牵引车、计量检衡车半挂车、随车叉车、砝码等四部分组成，其中牵引车可以选择6*4驱动形式；简图如下：
一、沃尔沃FM460 6*4牵引车
FM460 64T D
使用条件
车辆连接总质量60.0吨 车辆宽度2500毫米以内
主要总成部件
FM高顶卧铺驾驶室（FM-HSLP5）
460 HP
发动机型号：D13K460 EUVI 欧6
沃尔沃发动机缓速制动,VEB+
新型I shift自动换档变速箱，扭矩2600Nm，12速
单级减速，双驱动桥，23吨
后桥主减速比2.83
双驱动桥，空气悬架
轴距，3,400+1,370mm
套件

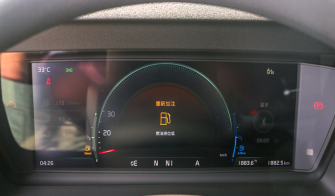

12寸高像素动态仪表
收音机，双蓝牙，一个USB接口
底盘
前悬架,抛物线弹簧 前稳定杆
前桥轴荷7.5吨
后桥轴荷21吨 后稳定杆
盘式制动器
EBS制动系统
电子控制悬架高度调整
大梁高度，300mm
大梁厚度8mm
电瓶箱位于车架左侧
电瓶 2x225Ah
蓄电池净化装置
右置铝合金"D"形油箱，直径710毫米，容量450升
左置铝合金"D"形油箱，直径710毫米，容量450升
尿素罐在车架左侧
尿素罐容量50升
油箱盖带锁
水平消声器，向左排气
车轮掩木2块折叠型
后车架长度，2175毫米
挂车电缆，7芯*2
挂车制动管路，欧盟标准
挂车制动检测
3片式后桥挡泥板
钢制储气筒
LED后尾灯
轮辋和轮胎
钢制轮辋 前轮295/80R22.5 米其林
驱动轮295/80R22.5 Michelin
备胎与前轮相同
有备胎架，随备胎临时安装
20吨千斤顶
随车工具
18米轮胎充气软管
传动系附加设备
自动变速箱档杆换挡
机械变速箱机油水冷却器
空气压缩机，双缸每分钟1100升
高位进气口
公路用空气滤清器
发电机,24V ，150安培
80分贝噪音级别，欧洲
发动机启动辅助，预热电阻丝
钢质油底壳
驾驶室内部,行驶系统
左置方向盘
行驶记录仪安装接口
ESP
ACC, 带有防撞警告及紧急制动功能
车道偏离警告
自动控制空调系统
侧置遮阳板，驾驶员侧
驾驶室内前遮阳板，手动控制
倒车警告
车桥轴荷显示
灭火器，3 kg，瑞典语/英语标签
反光背心
两个三角警告牌
显示屏语言，中文
驾驶员手册，中文
驾驶室内部，生活系统
舒适型司机座椅，带气悬，安全带
黑色安全带
座椅扶手，双侧座椅
座椅扶手面料，乙烯基
橡胶脚垫
下卧铺宽700mm
下部卧铺床垫，坚固型
上卧铺宽600mm, 可折叠
水瓶托架，中央仪表板下
2个阅读灯
天窗，手动开启
驾驶室隔音隔热层
驾驶室外部
驾驶室颜色，冬白，1103
带遥控器的中控锁
前保险杠
前下防护装置
防虫网
手动驾驶室倾翻装置
驾驶室前悬置，机械减震
驾驶室后悬置，机械减震
电动电加热后视镜
前望地镜
灰色外部遮阳板
驾驶室顶置导流罩
牵引车驾驶室侧导流板
带大灯清洗功能
LED日间行车灯
前雾灯，白色
角灯
车顶指示灯，白色
驾驶室顶部电缆出口，一个乘客侧
驾驶室标志，GLOBETROTTER
上装准备
牵引座支架，50mm安装高度
牵引座高度150 mm
约斯特牵引鞍座,JSK37
牵引销尺寸 50 mm (2")
牵引座位置在后桥后面350 mm处
后部平台，小尺寸
服务
车队管理系统(FMS)接口

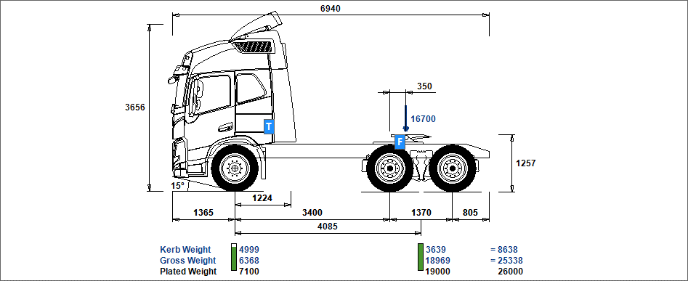

整车示意图
二、计量检衡半挂车
计量检衡半挂车由厢体、砝码定位装置、叉车定位装置、尾部蹬车装置等组成；

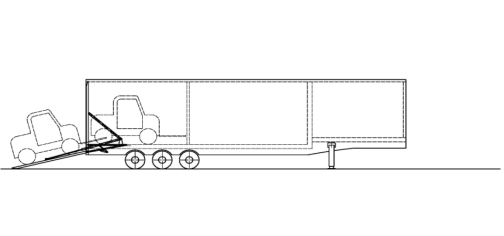

叉车通过尾部蹬车装置上下叉车，并固定在车辆尾部，保证整体载荷的分布；

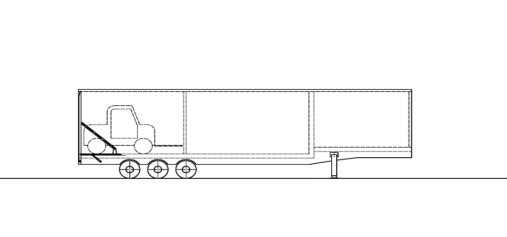

车辆行走状态下，叉车固定在车厢内，尾部蹬车装置通过动力单元液压起升，厢体尾部带有调整角度的斜面板体，通过举升油缸保证在一个平面上；
※半挂车配置
加工定制 是
种类 计量检衡半挂车
品牌 汇斯诚牌
型号 DWJ9400TJHXS计量检衡半挂车
类型 半挂
厢体材料：瓦楞板（钢板）
装载重量 40000（kg）
整车外形尺寸 11500 *2550*3950,3890,3800,3750,3680（mm）
鞍座承载 16000 鞍座高度 13,10
轮胎规格：245/70R19.5 16PR
轮胎数 12
前悬半径 1000（mm） 有效载荷 35000
性能描述：
侧门为平开门；
尾门为蹬车装置，为液压提升，动力单元操作；
布置有叉车固定装置，砝码固定装置；
内部带有LED照明灯；
半挂车整体骨架为钢制骨架，折弯铁板采用焊接的形式在骨架表面，骨架材料经过酸洗、磷化、电泳处理；
车辆出厂前做淋水试验，确保车辆的气密性；

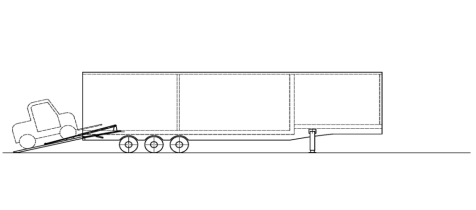

尾门结构：
三、计量检衡车整车改装要求
排放标准：GB3847-2005,GB17691-2018国Ⅵ，依据GB 7258–2016 、GB 1589–2014、GB/T 6420–2004对半挂式计量检衡半挂车改装适合用户要求配置。整车货箱设计承载40吨，箱内配装砝码定位装置，驾驶室内安装可视倒车影像。配装工具箱、备胎架、铝合金侧防护、钢制后保险杠、LED警示灯、液压动力单元、粘贴反光标识等；
