一、方案设计
1、车辆选型
选用JX6533PA-M6江铃全顺客车底盘改装成JX5036XJCZKA6检测车，该车型外观大方，车内空间充裕，动力性能好，满足第六阶段排放标准，在市区内通行不受任何限制。
2、内部设计：

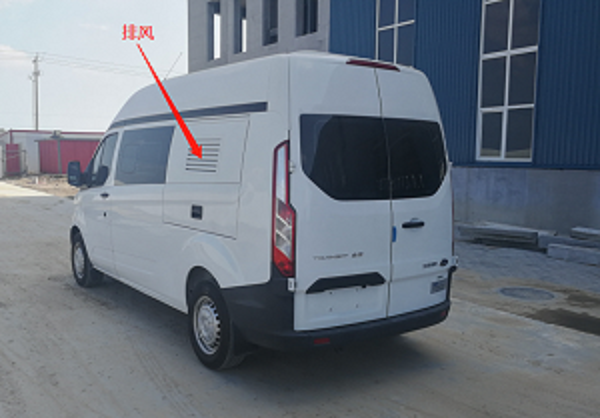

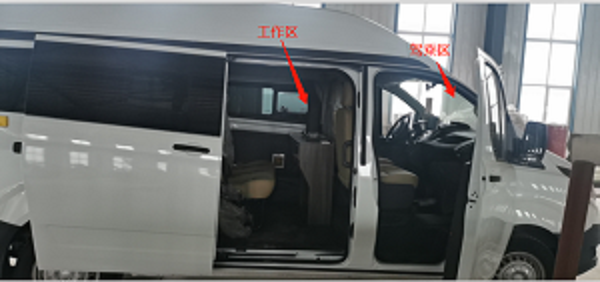

将乘务舱与后部检定操作舱完全隔离，严禁油气扩散到前舱，充分保证了前舱的乘坐和工作环境；为加速油气的散发，在后舱车顶装有大型手动天窗；后舱底板加装花纹钢板和设备紧固装置，便于安装设备和紧固设备。
3、检测设备的配置:

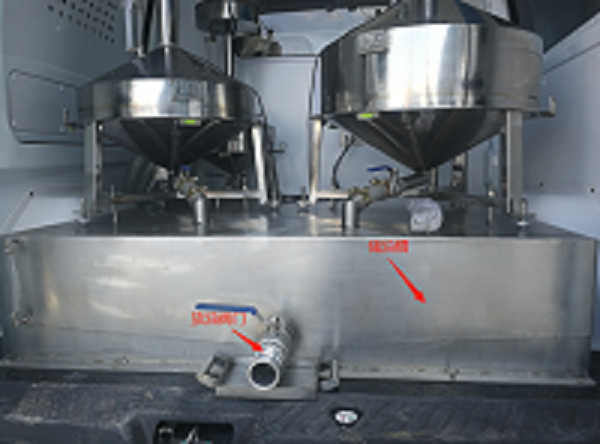

安装100L、50L、20L金属量器及250-400L异形储油箱（或移动式卸油箱），用于加油机检测；在每个标准量器中加装一套温度及液位的自动采集系统，建立智能化的数据处理平台。
4、安全防护措施
前舱和后舱完全隔离，防止油气扩散到前舱；液位计温度计均有国家防爆证书；车辆安装有导电拖带、防火帽等防护措施，保证了现场操作的安全性。
5、检测管理软件
“燃油加油机检定系统”软件，是一套完全符合JJG443-2015加油机检定规程的专用软件，它具备了从检定数据采集、计算、存储、报表及检定证书打印，油枪检定预警、加油站管理等功能，为燃油加油机检定提供了一个理想的操作管理平台。
二、技术指标
装置型式：燃油加油机检定系统为自动式
检定对象：燃油加油机
检定介质：燃油加油机为汽、柴油
2.1标准金属量器组：
2.1.1名称：二等标准金属量器
2.1.2规格型号：BJL-DFZN-20L、50L、100L
2.1.3最大允许误差±2.5×10-4（负4次方）
2.1.4二等标准金属量器的分度容积不得大于其标称容量的5×10-5（负5次方）
2.1.5二等标准金属量器的主体材料应用 1Cr18Ni9Ti不锈钢板制造；
2.1.6金属量器的外壁应光滑平整，以肉眼观测，不得有凹凸现象；内壁应抛光处理，以保证金属量器的液体残留量最小。
2.1.7用于检测油品的金属量器，为防止产生泡沫，要在进液口内装有倒液管，倒液管的上端应略低于金属量器的溢流罩，下端应位于圆筒体部分的下部。
2.1.8为保证金属量器注液时不存气泡，排液时器壁的液体残留量最小，上锥体的夹角和下锥体的夹角都应≤120°。 2.1.9、符合车载安装金属量器要求，可以将罐体与车厢设计成一体结构。
2.2液位与温度传感器参数
2.2.1自动读数装置：准确度:0.01%
2.2.2标尺分辨率:0.02mm3、液面数值：±0.3㎜
2.2.3液面分辩率:0.1mm
2.2.4通 讯:Modbus协议
2.2.5防爆等级：ExiaⅡBT4
2.2.6测温准确度:0.2级
2.2.7环境温度:-50℃~65℃
2.2.8适用介质:汽油、柴油、煤油、水
2.2.9电 源: +12VDC ~+24VDC （车载电源） 2.2.10磁致伸缩液位仪与数显防爆温度仪是一体的（也可分体安装），液位传感器必须只能装在量器的正中间，量器内部温度探头必须安装在量器内部正中间，这样在使用和安装上更便捷、准确。
2.3软件部分
2.3.1通过管理系统对检定任务进行创建及分发。
2.3.2自动生成检定界面，并能够实时观察罐内的液位和温度等数据变化。
2.3.3检定结束，后台自动进行计算，得到单次误差，重复性等数据。
2.3.4检定数据保存在数据库内。
2.3.5自动生成证书和原始记录。 2.3.6支持证书和原始记录打印。
三、车辆参数（全顺V362）
3.1车身尺寸（长×宽×高 mm）：≤5341mm×2032mm×2455mm；
3.2品牌：合资品牌，白色
3.3产品名称：江铃全顺牌JX5036XJCZKA6检测车
3.4载客人数：2-6人座
3.5轴荷（kg）：1505/1795
3.6轮胎规格：215/65R16C
3.7轮胎数：4（一个备胎）
3.8轴距 (mm)：3300
3.9底盘型号：JX6533PA-M6
3.10燃油种类：汽油
3.11底盘依据标准：国6
3.12发动机排量（L）及功率(Kw)：2.0，149，涡轮增压
3.13发动机型号：ECOBOOST4G20B6L
3.14发动机生产厂家：江铃汽车股份有限公司
3.15最高车速(Km/h)：156；
3.16车辆样式：中轴中顶
3.17变速箱样式：自动挡；
四、改装内饰
a、电器系统
(一)电源配置
1、车用直流插座（点烟器）AE401-DC12V 12V点烟器插座，供设备用电2套；
2、前空调继电器,含继电器插座1套；

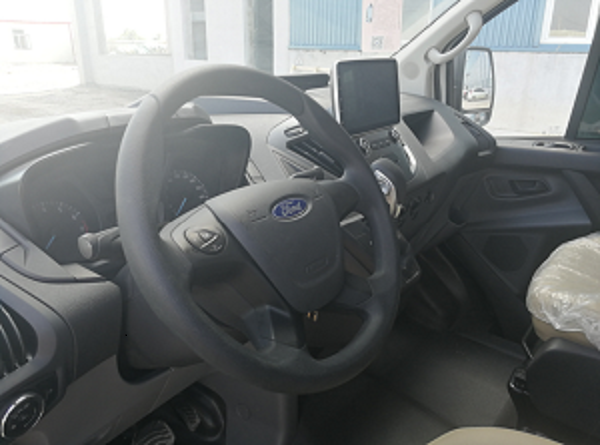

3、DVD\GPS总成RWX-1288DVD、GPS导航一体，带倒车影像1套 。
(二)辅助设施：电器元件含保险、线缆等1套二、外观系统
1、外观改装根据客户定制
2、车窗玻璃纸、后厢车窗、深色玻璃纸1套
三、车身改制
1、中隔断总成、带固定窗1套

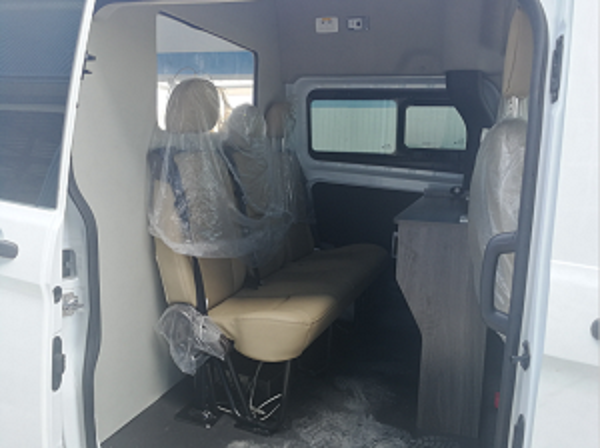

2、第二排左双人、右单人座椅，三点式安全带1套
3、折叠座椅带扶手1套
4、后舱花纹钢地板花纹钢板材质1套
5、后舱上掀门 1套
6、后舱铝塑板内饰铝塑板材质1套

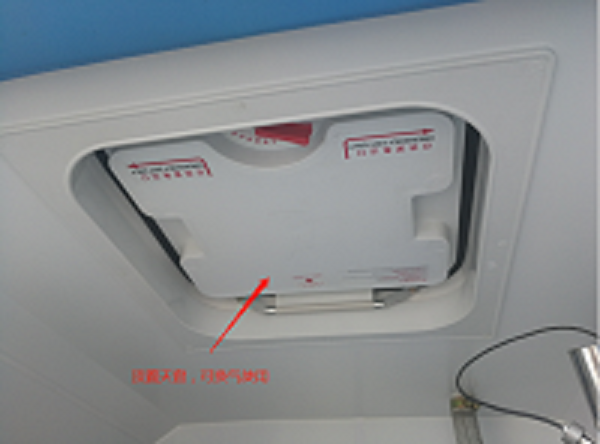

7、安全天窗 HDY/700A 不带换气扇1套 8、灭火器干粉式1.05KG 只 1
五、主要部件的配置

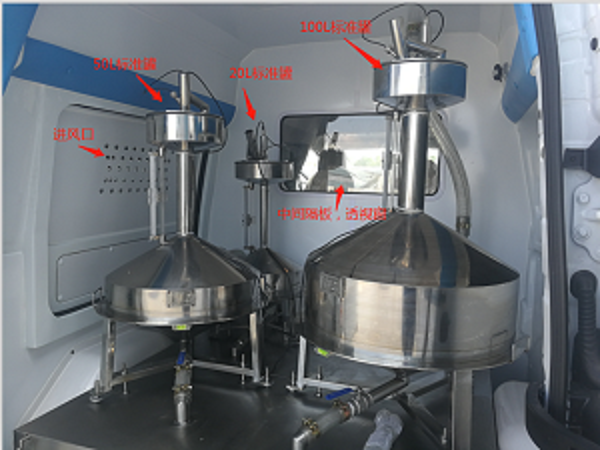

5.1 标准计量组，其中包括二等标准金属量器、液位和温度变送器。标准量器和阀门材质为（304）不锈钢。
5.1.1 标准量器：用于计量加油机在一定时间内加入油品的容积。每次检定完毕，通过手阀将油品放入回油库。
5.1.2 温度传感器：分为上下两个，其中上部的温度传感器用于测量油枪出口油品温度，下部传感器用于测量量器内部温度。
5.1.3 液位传感器：用于测量量器内油品高度，计量颈所有分段都可测量，液位计可根据量器复检结果做出实时修正，方便使用。
5.2 信号采集：液位信号、温度示值通过无线传输进入到笔记本电脑。
5.3 微机自动检定系统一套：包括检定软件、微机系统等。
² 装置的控制方式 ：自动/手动。
自动：可以根据实际情况自动设定温度、液位的读取时间。油枪开始放油前，点击软件检定开始，软件会自动根据设定好的时间将油枪出口温度、量器内液位、量器内温度自动读取和记录，并根据公式计算出标准容积。
手动：即读取液位、温度等信号需要根据实际情况点击软件上按钮，软件会将当前温度、液位信号记录下来记录，并根据公式计算出标准容积。
² 微机配置
由于检定场地主要为各加油站等室外场所，所以我们选用笔记本电脑为软件载体。我们选用联想笔记本，支持国产品牌。
六、装置的主要特点
本装置软件系统、硬件系统及机械结构都为自主研发，具有成本低、高性能、操作灵活、可塑性强等特点，能够及时满足的客户要求，完美提高生产效率。本系统搭载在专用汽车上，可及时、快速、便捷的为社会服务。设备数据通过无线采集并通过软件自动计算出结果，同时储存到数据库。
七、配置清单
序号 | 设备名称 | 数量 | 数量单位 | 参数 |
1 | BJL-DFZN -100L标准金属量器 | 1 | 台 | 二等 |
2 | BJL-DFZN -50L标准金属量器 | 1 | 台 | 二等 |
3 | BJL-DFZN-20L标准金属量器 | 1 | 台 | 二等 |
4 | 防爆磁致伸缩液位计 | 3 | 支 | 精度：±0.3mm |
5 | 防爆温度传感器 | 6 | 支 | -30℃-+50℃ 精度：±0.2℃ |
6 | 组合式不锈钢储油罐 | 1套 | 套 | 400L |
7 | 检测软件 | 1 | 套 | |
8 | 数据采集系统 | 1 | 套 | |
9 | 笔记本电脑 | 1 | 台 | 戴尔 |
10 | 排油管、快速接头、防爆耐油防腐胶管 | 1 | 套 | |
11 | 证书 | 1 | 套 | 河北省计量院的证书 |
