一、检衡车定义
计量检衡车又称为检衡车，砝码检衡车，由底盘,砝码,砝码架,起重机,车箱等组成；计量检衡车彻底革命了人力搬运砝码进行衡器检测的方式，利用专用装置实现砝码的机械化搬运，利用液力方式来模拟砝码进行静态检测，并可进行动态检测车辆载重衡器的移动式检测设备，该车在检测作业中方便快捷，而且精度特别高，使得公路计量检测变得更为轻松、高效，为收费站道口等部门的正常收费的高效工作提供必要保证．也进步提高了交通质量。
二、计量检衡车组成：

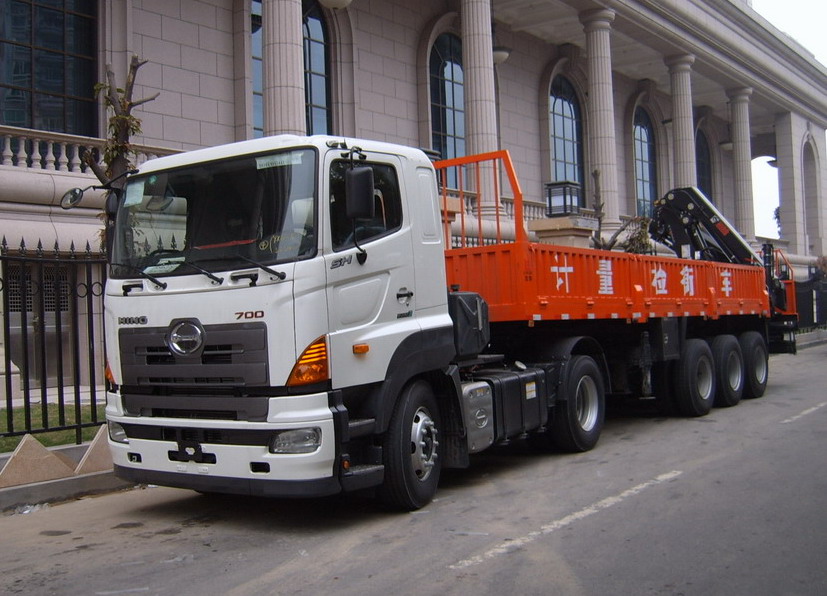

A、车厢部分
【主要技术参数】 | |||
产品名称 | 计量检衡半挂车 | 产品型号 | BJQ9400JJH型计量检衡半挂车 |
总质量(Kg) | 39980 | 罐体容积(m3) | |
额定载质量(Kg) | 外形尺寸(mm) | 13000×2500×3580 | |
整备质量(Kg) | 39980 | 货厢尺寸(mm) | 11550×2290×600 |
额定载客(人) | 准拖挂车总质量(Kg) | ||
轮胎规格 | 12R22.5,12R22.5 12PR | 轮距（mm） | 1840/1840/1840 |
接近角/离去角(°) | -/13 | 前悬/后悬(mm) | -/2420 |
轴数 | 3 | 轴距(mm) | 6900+1310+1310 |
轴荷(Kg) | -/24000(并装三轴) | 最高车速(Km/h) | |
其它 | 随车起重机型号为HIAB166B-3CLX,最大起重载荷7000kg,自重2500kg;选装随车起重机型号为HIAB144E-2HIDUO,最大起重载荷5900kg,自重2200kg;选装随车起重机型号为HIAB122B-2CLX,最大起重载荷4000kg,自重2000kg;选装随车起重机型号为PK15500,最大起重载荷6100kg,自重1769kg;选装随车起重机型号为PK23500,最大起重载荷6900kg,自重2346kg;该车为道路称重计量衡器专用移动式计量检定用车。ABS型号:364279201,生产厂家:瀚德汽车产品(苏州)有限公司。侧防护装置材料为Q235,与车架之间采用螺栓连接,截面尺寸为120*50。后下部防护装置材料为Q235A,与车架之间焊接,截面尺寸为:130*100*2300(mm),离地间隙为470mm | ||
1、砝码架配置：每个1吨,园型,砝码架高度要达到砝码高度的1/3，按砝码生产企业技术提供尺
寸要求制作,保证砝码放置平稳。
2、车厢与车头为车辆出厂原装同色漆质
3、车箱底部辅设≥4mm厚的防滑钢
4、车厢横梁、纵梁连接为铆接结构

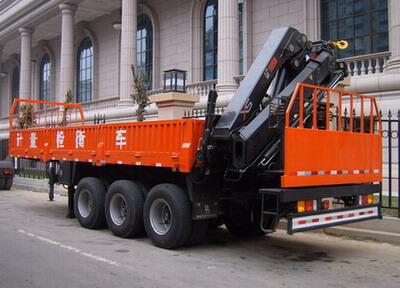

B、起重机部分
1、吊机后置，带操作平台
2、折臂式HV 147 E3，最大起重量≥6300kg，臂体为进口型材，一次成型六边形，焊缝仅一条
3、回转角度：≥380°
4、吊臂幅度≥9.23米
5、在吊臂伸展最长时，起重量≥1390 kg
6、吊机配置要求：
a.吊臂钢板为进口700高强度钢板
b.油泵为进口知名品牌
c.主要阀、锁件及硬管、接头为进口知名品牌
7、吊钩及吊具（铁链式）与所配砝码起吊架必须匹配
8、起重机产地：意大利
起重机性能参数
380°回转，齿轮齿条式，全液压。
1、转台结构
变截面等应力箱型框架结构，采用高强度钢全焊接。
2、液压系统
采用齿轮泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理；
3、控制
常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。
4、回转机构
齿轮齿条式，全液压。
5、伸缩臂
伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和3节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现，可以实现0-9.23米区间任意臂长长度。
6、安全装置
液压系统：液压平衡阀、液压溢流阀、液压双向锁；
7、吊钩
起重机参数
1、最大起重量(kg)
|
6300(理论值)
| |||||
2、最大起重力矩（T.M）
|
13.9 | |||||
3、工作压力（bar）
| 285 | |||||
4、液压系统推荐流量（L/min）
|
25
| |||||
5、回转范围（度）
|
380
| |||||
6、起重机自重(kg)
|
1595
| |||||
7、起升性能参数
|
幅度(m)
|
2.34
|
5.73 |
7.43 |
9.23
| |
起重质量（KG） | 5825 | 2250 | 1715 | 1390 | ||
C、砝码部分
一、砝码参数
二、砝码数量
砝码数量：20个
砝码重量：1吨\个
总计重量：8吨
